Orteza kończyny dolnej ATOM/1R

Uszkodzenie więzadła krzyżowego przedniego (ACL)

Urazy stawu kolanowego to główne schorzenia ortopedyczne na świecie. Często dotyczą one uszkodzenia więzadła ACL. W samych Stanach Zjednoczonych rocznie odnotowuje się 80000 do 100000 urazów tego więzadła. Od kilku dekad, obserwuje się duże zainteresowanie funkcjonalnymi ortezami stawu kolanowego, które mają za zadanie zabezpieczyć kolano przed i po urazie.

Do urazu stawu kolanowego dochodzi na skutek wielu działających nań sił kontaktowych oraz nie kontaktowych. Koślawienie bądź szpotawienie kolana, które prowadzą do uszkodzenia więzadła ACL, następują na skutek kontaktu siły zewnętrznej z kolanem, np. poprzez uderzenie współzawodnika w bok kolana.

Jednakże, większość urazów ACL ma charakter nie kontaktowy i może pojawić się nawet podczas prostego manewru sportowego. Biomechanika urazu polega na rotacji stawu kolanowego i przedniej translacji piszczeli.

Przykładem ortezy funkcjonalnej, stosowanej do zabezpieczenia kolana w przypadku ryzyka lub uszkodzenia ACL, jest nasza orteza ramowa kolana ATOM/1R.

Charakterystyka produktu

Orteza ATOM/1R stawia opór siłom działającym na koślawe lub szpotawe kolano, a także niweluje negatywny efekt przedniej translacji piszczeli (efekt szuflady).

Jest to orteza czteropunktowa, wykonana z wysokiej jakości stopu aluminium, pokrytego na gorąco farbą proszkową. W ortezie zamontowano dwa anatomiczne zegary 1R, które pozwalają na regulację zakresu ruchomości stawu co 15 stopni.

System 4 punktów podparcia jest dynamicznym, najskuteczniejszym ze znanych, systemem zaopatrzenia stawu kolanowego.

System ten został opracowany w celu redukcji napięcia i ochrony kolana i w ortezie ATOM 1R rozkłada się następująco:
1-punkt przyłożony jest na przedniej stronie uda poprzez mocną aluminiową ramę.
2-punkt znajduje się na tylnej stronie łydki i oddziaływuje na kończynę poprzez ramę.
3-punkt to taśma nadkolanowa zamocowana na tylnej stronie uda.
4-punkt to taśma mocująca na przedniej stronie podudzia, która wytwarza tzw, wstępne obciążenie(preload) na guzowatość kości piszczelowej (tuberositas tibiae) przesuwając kość piszczelową nieco do tyłu, co w efekcie daję zmniejszenie napięcia ACL.

Warte podkreślenia jest słowo “zmniejszenie” – a nie całkowicie redukuje, co wiąże się z korzystnym wpływem małych fizjologicznych napięć na gojące się więzadło krzyżowe. Badania z wszczepionym do więzadła urządzeniem pomiarowym wykazały znaczne zmniejszenie napięcia więzadła i to zarówno w pozycji siedzącej jak i stojącej, w porównaniu do kolana nie zaopatrzonego w aparat czteropunktowy.

Skuteczność tego typu aparatów jest niezaprzeczalna. Chronią one staw kolanowy przed uszkodzeniem podczas aktywności codziennej i sportowej. Przed operacją minimalizuje się w ten sposób ryzyko dodatkowych uszkodzeń tkanek miękkich, a po zabiegu otrzymujemy zabezpieczenie przeszczepu na cały okres jego remodelingu/przebudowy (ok.12-18 miesięcy). W trakcie rehabilitacji 4-punktowa stabilizacja pozwala na bardziej „agresywne leczenie” chroniąc więzadło wraz z osłabionym miejscem jego wszczepienia.

Badania kliniczne wskazują, że ortezy z systemem 4 punktów podparcia 4P pomagają chronić ACL przed rozciągnięciem. Zarówno podczas obciążania jak i nieobciążania nogi, aparaty z systemem 4P znacząco zmniejszały napięcie ACL jako kontrreakcja w stosunku do sił skierowanych ku przodowi. Dla przykładu: w sytuacji obciążenia aparat systematycznie redukował napięcie więzadła krzyżowego przedniego o 50%.

Największymi zaletami ortez ortopedycznych z technologią 4P jest to że:
1. zmniejszają one napięcie ACL, co jest szczególnie ważne w czasie rehabilitacji podczas remodelowania się przeszczepu,
2. skracają one czas przebywania stawu w pozycji submaksymalnego wyprostu lub w tzw. pozycji „niebezpiecznej”,
3. zwiększają siłę nacisku na piszczel ku tyłowi, aby zapobiec jej przedniemu przesunięciu,
4. eliminują szok wyprostny odczuwany przez pacjenta w ostatniej fazie wyprostu kolana, w 100% zapobiegają zerwaniu więzadeł ACL.

Właściwości redukujące napięcia ACL naszych ortez z technologią 4P, są istotne w procesie rehabilitacji oraz całego okresu remodeling, czyli naturalnej przebudowy przeszczepu ACL. Poprzez stosowanie ortez z systemem 4-punktowym uzyskujemy też zdecydowaną redukcję potencjalnego luzu przeszczepu, szczególnie w przypadkach intensywnej rehabilitacji i treningu. Ortezy te stanowią niezaprzeczalnie bardzo mocną ochronę więzadeł stawu kolanowego. Przeznaczone są w szczególności dla osób uprawiających sporty o podwyższonym ryzyku urazów więzadła ACL. Zapewniają maksymalne poczucie bezpieczeństwa i najpewniejszą ochronę kolana.

Konstrukcja ortezy ATOM/1R

1. Wyjątkowo mocna przednio-tylna rama ortezy została wykonana z lekkiego aluminium 6061 T6 mającego zastosowanie w lotnictwie, gwarantuje to najlepszą stabilizację wśród ortez dostępnych na rynku. Dodatkowo w celu lepszego zabezpieczenia ortezy przed wilgocią, rama została pokryta na gorąco trwałą powłoką proszkową, co powoduje, iż orteza jest obojętna na działanie wody oraz potu pacjenta.
2. Wewnętrzna miękka wyściółka ramy została wykonana z Active3D.
3. W ortezie zamontowano sześć pasów stabilizujących, wyposażonych w poduszki antymigracyjne z silikonem, stanowiące dodatkowe wsparcie i zapobiegające przesuwaniu się ortezy na kończynie.

Nasza orteza kolana ATOM/1R została poddana testom na szkodliwe działanie słonej wody i zdała je wzorowo!
ATOM/1R to nasza gwarancja wodoodporności!

Regulowany zegar 1R ortgodesign zmniejsza ryzyko wystąpienia urazów więzadła ACL oraz zabezpiecza staw przed niebezpiecznym przeprostem.

Przeznaczenie

1. Umiarkowana lub ciężka niestabilność ACL, PCL, MCL i LCL,
2. Rehabilitacja po  rekonstrukcji więzadeł ACL lub PCL,
3. Urazy kombinowane ACL/PCL,
4. Przeprost stawu kolanowego,
5. Orteza ATOM/1R stanowi najmocniejsze przeciwdziałanie dla szpotawości i koślawości kolana.

Ortezy z Systemem 4P stanowią niezaprzeczalnie bardzo mocną ochronę więzadeł stawu kolanowego. Przeznaczone są w szczególności dla osób uprawiających sporty o podwyższonym ryzyku urazów więzadła ACL. Zapewniają maksymalne poczucie bezpieczeństwa i najpewniejszą ochronę kolana.

Rozmiar	(A) Obwód uda 15 cm powyżej środka rzepki	(B) Obwód łydki 15 cm poniżej środka rzepki	Sposób dokonywania pomiaru
XS	36 – 40 cm	26 – 30 cm
S	40 – 44 cm	30 – 34 cm
M	44 – 48 cm	34 – 38 cm
L	48 – 52 cm	38 – 42 cm
XL	52 – 56 cm	42 – 46 cm

Występuje jako prawy / lewy.
Całkowita długość ortezy:
XS – XL: 38 cm.

Wyroby wykonywane na życzenie klienta nie podlegają zwrotowi.

ELEMENTY ZAMIENNE

– komplet osłon 3D
– komplet osłon 3D i pasków obwodowych

Kliknij na zdjęcie aby powiększyć

SUROWCE

Active3D™

Active3D™ to termoformowany surowiec wykonany ze specjalnego spienionego materiału o strukturze zamknięto-komórkowej. Materiał ten doskonale odciąża od ciała takie elementy, jak szyny, stalki i fiszbiny ortopedyczne, jest wodoodporny, nie wchłania potu i jest bardzo łatwy w czyszczeniu. Ze względu na te właściwości doskonale nadaje się do konstruowania specjalistycznych ortez ortopedycznych. Surowiec może posiadać różnego typu okładziny zewnętrzne, z okładzinami o funkcjach samoszczepnych łącznie. Posiada właściwości termoformowania, dzięki czemu można mu nadać kształty i funkcjonalność niezbędną do wykonania danego typu ortezy.

USZTYWNIENIA

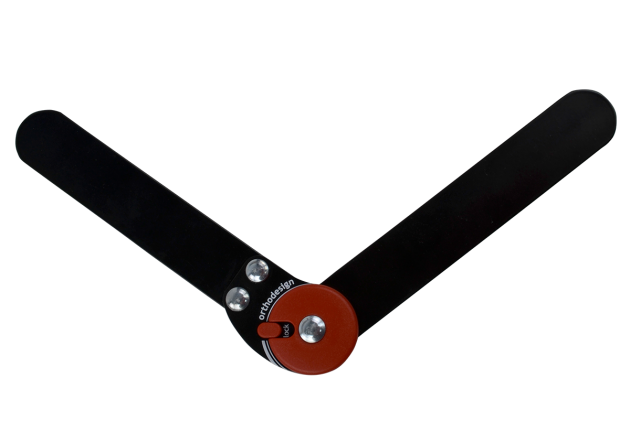

Szyna 1R Orthodesign

Szyna ortopedyczna 1R Orthodesign, to nowatorskie podejście do tematyki szyn ortopedycznych z regulacją kąta zgięcia i wyprostu. Innowacyjność szyny polega na tym, że w zegarze o średnicy nie przekraczającej 30 mm, zastosowaliśmy regulację kąta zgięcia i wyprostu co 15 stopni. Dodatkowym atutem szyny jest to, że regulacja odbywa się nie przy użyciu wkrętów imbusowych, jak to się odbywało w poprzedniej generacji szyny, lecz za pomocą wkładanych stalowych nitów, które dla ułatwienia wyjmowane są z gniazd kątowych przy użyciu załączonego do szyn magnesu. Wisienką na torcie jest pierścień blokujący, który dzięki systemowi zapadkowemu nie pozwoli na samoczynne przestawienie się wcześniej ustawionego kąta. W ortezach kolana szyny mają odsadzenie goleniowe, co pozwala na bardziej precyzyjne dopasowanie ortezy kolana, a co za tym idzie dokładniej realizują regulację ruchomości stawu, w pozostałych wyrobach zaś, ortezy mają formę prostą. Od spodniej strony zegara zamontowano owalny element do którego doklejono gripper niezbędny do przymocowania do zegara miękkich poduszek bocznych 3D. Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie. Pobierz instrukcję regulacji szyny 1R Orthodesign
