Orteza kończyny dolnej OKD-11

FUNKCJONALNA ORTEZA STAWU KOLANOWEGO Z REGULACJĄ
RUCHOMOŚCI STAWU I FUNKCJĄ WSPOMAGANIA WYPROSTU

Charakterystyka wyrobu

Chód jest podstawową składową aktywności fizycznej, bierze udział niemal w każdej czynności dnia codziennego, a tym samym warunkuje naszą sprawność. Niemożność jego wykonania jest kalectwem i uzależnia nas od pomocy osób trzecich oraz wywiera negatywny wpływ na funkcjonowanie wielu narządów i układów naszego ciała.

Jeżeli z jakichkolwiek przyczyn masz problem z unoszeniem lub z pełnym wyprostowaniem nóg podczas chodzenia to nasza dynamiczna orteza jest właśnie dla Ciebie. Podczas chodu w momencie chwilowego odciążenia kończyny dolnej, natychmiast uniesie Twoja nogę, pozwalając na łatwe wykonanie następnego kroku. Dodatkowo posiada ona regulację ruchomości stawu co 15 stopni, co przy problemach z poruszaniem się, może być funkcją bardzo przydatną. Ze względu na fakt, że wyrób dedykowany jest głównie osobom starszym, posiada on funkcję otwartą, która w sposób zdecydowany ułatwia jego zakładanie seniorom.

Nasza orteza dynamiczna jest w pełni wyrobem uniwersalnym i w zależności od potrzeb, można ją stosować na prawą lub na lewą nogę, jak również równocześnie na obie kończyny dolne. Jeżeli zajdzie taka potrzeba, można ją stosować również bez opaski podrzepkowej z aparatami, ortezami lub łuskami ortopedycznymi.

Doskonale nadaje się również do stosowania w procesie rehabilitacji pourazowej z pionizatorami dynamicznymi lub balkonikami.

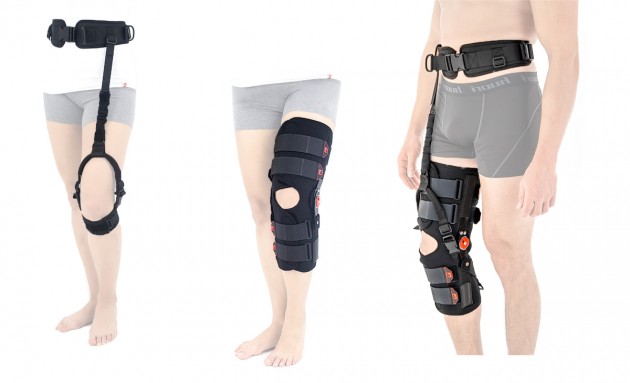

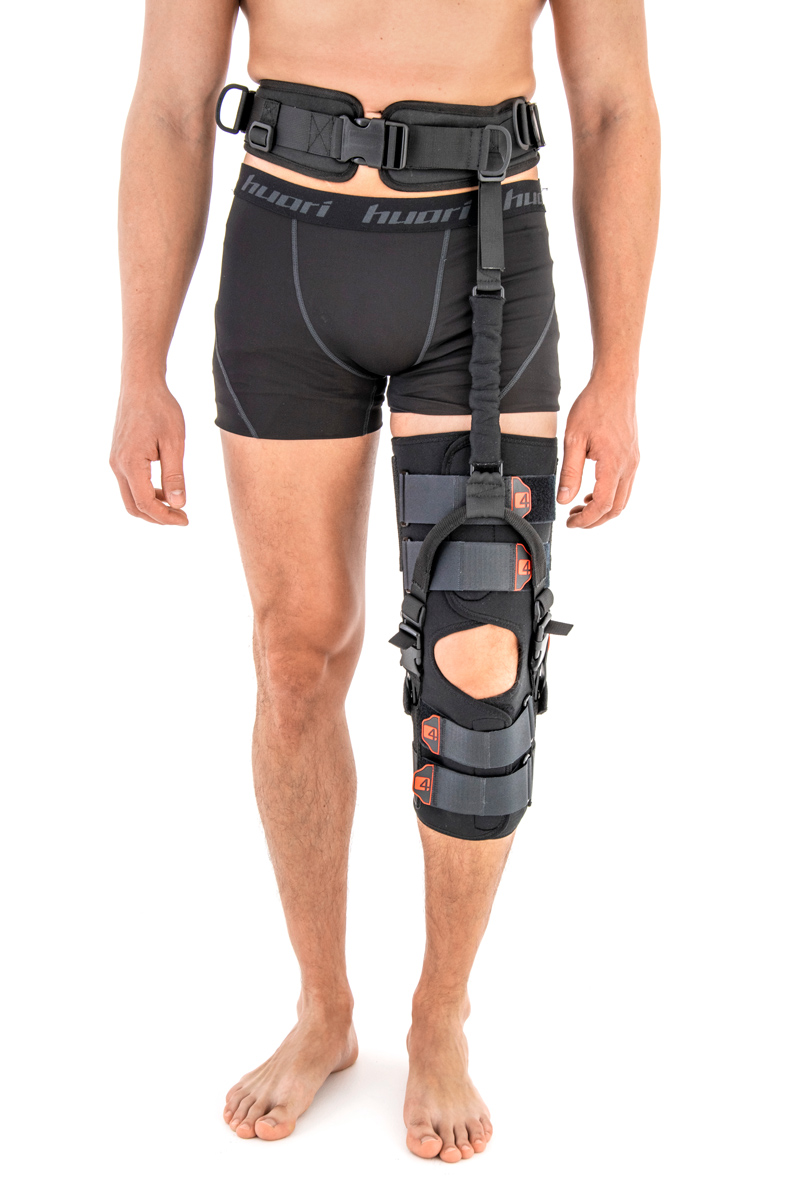

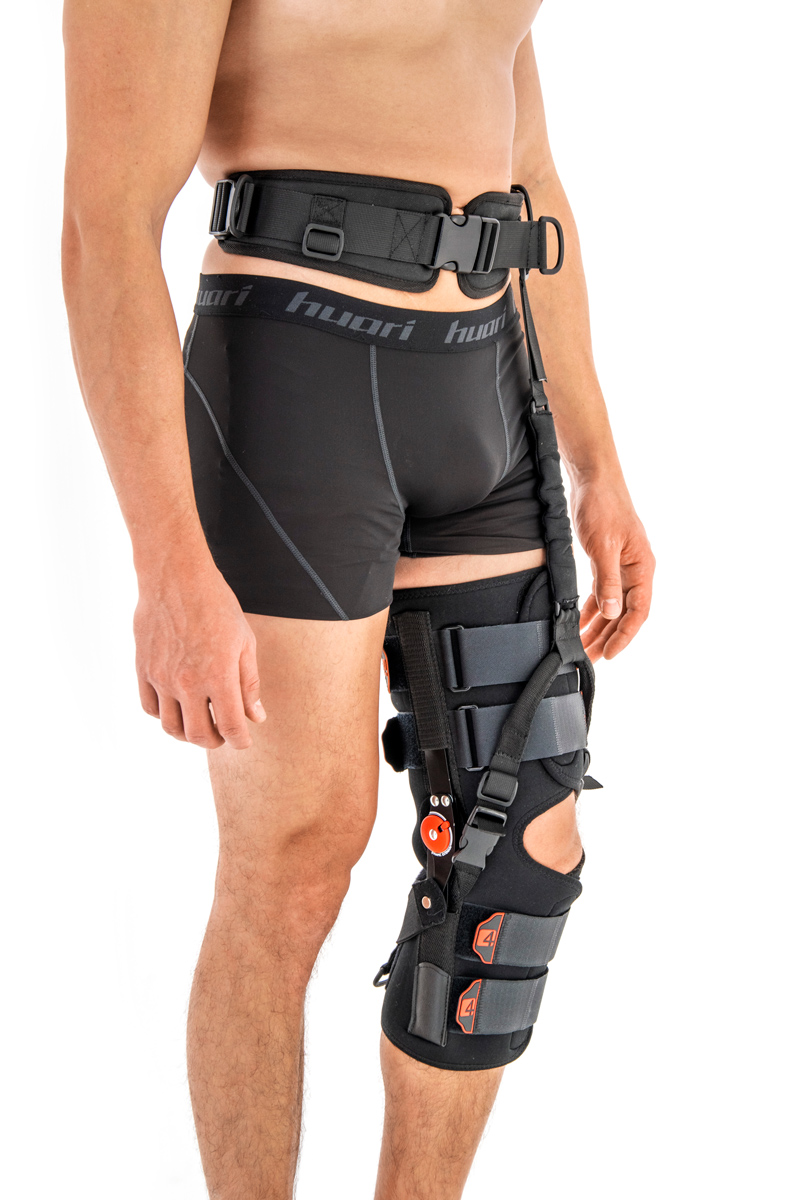

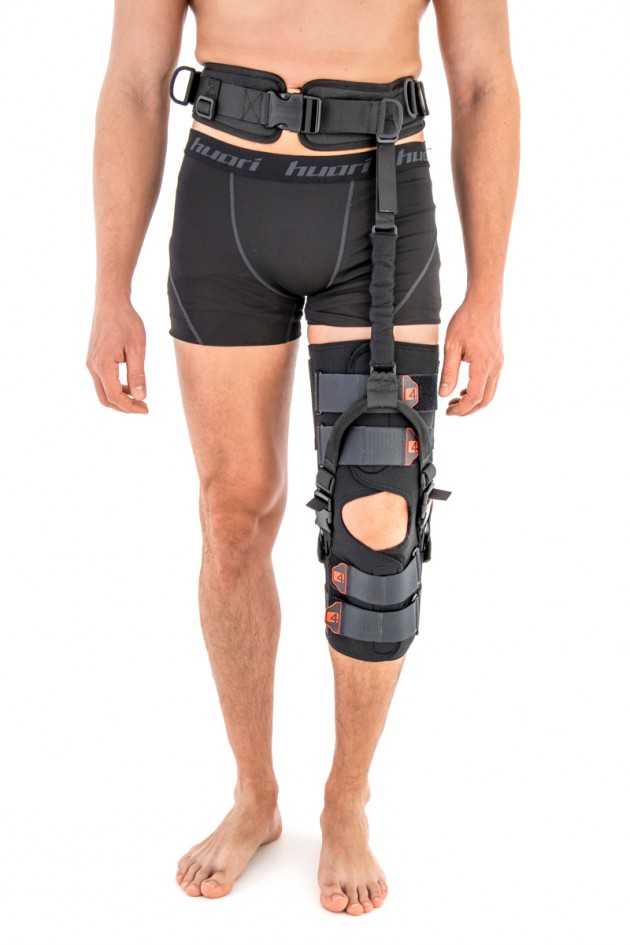

Nasza innowacyjna dynamiczna orteza składa się z:

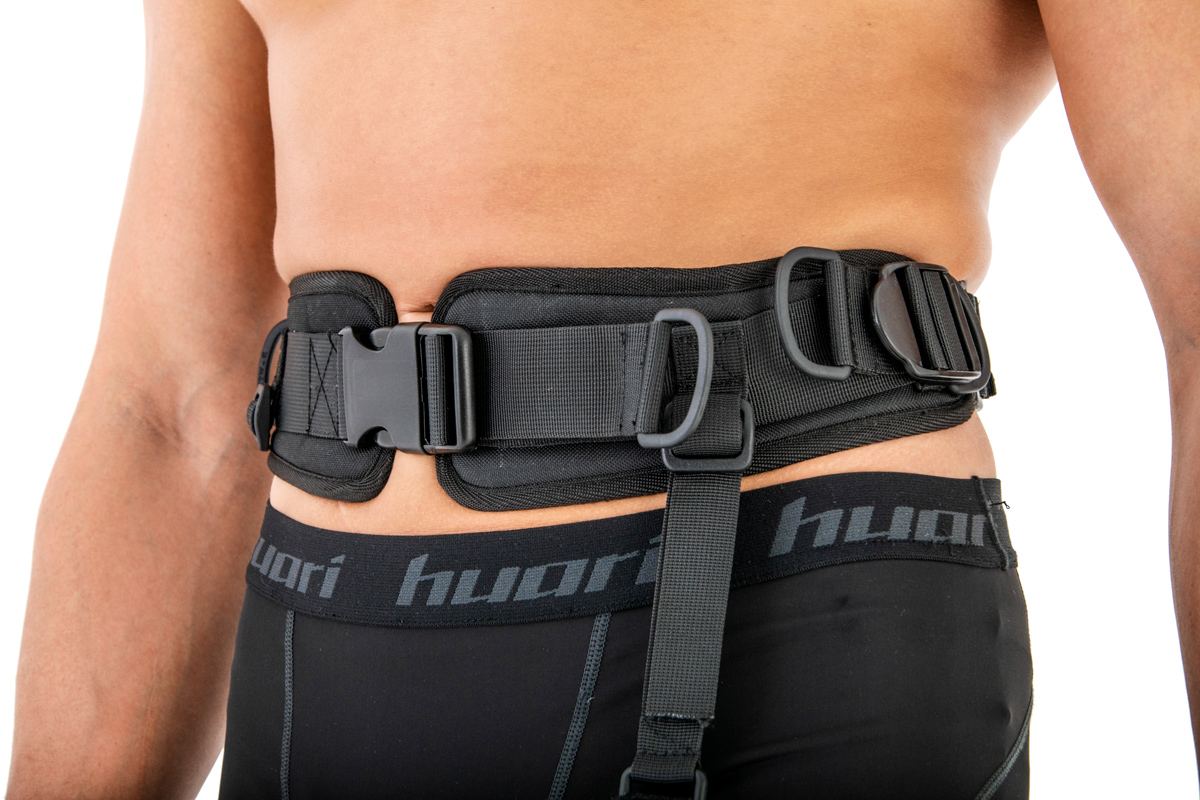

1) Uniwersalnego pasa nośnego, wyposażonego w:
• przednią klamrę zapinającą,
• dwie peloty przednie odciążające kości miednicy,
• potrójny, uniwersalny system napinania pasa i ustalania poziomu jego kompresji, wyposażony w plastikowe uchwyty naciągowe,
• tylne regulatory obwodowe,
• dwie klamry do mocowania systemów dynamicznych.

2) Systemu dynamicznego, wyposażonego w:
• klamrę mocującą z regulatorem,
• system napinający z regulacją siły działania,
• strzemię kolanowe z klamrami mocującymi i przelotkami regulującymi długość strzemienia,

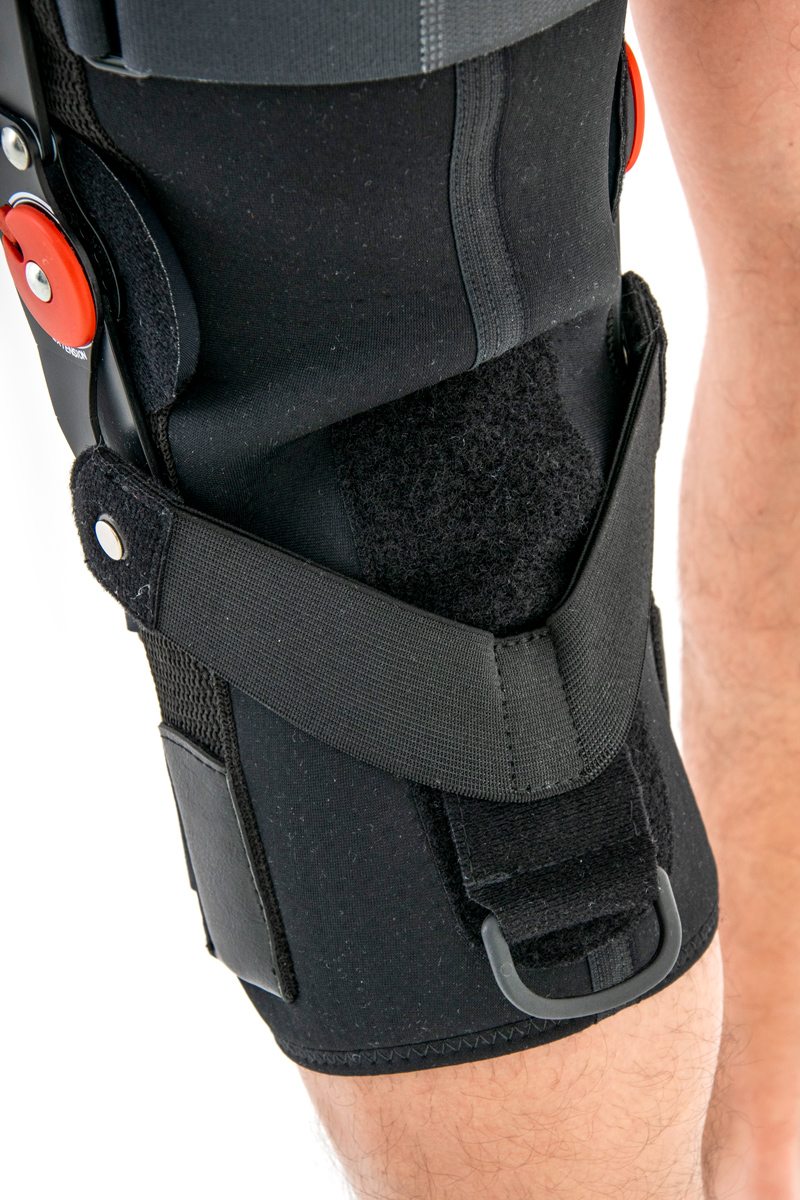

3) Opaski podrzepkowej, wyposażonej w:
• silikonowy system antypoślizgowy,
• poliamidową klamerkę mocującą,
• system potrójnego zapięcia,
• dwie klamry do mocowania strzemienia.

4) Funkcjonalnej orteza stawu kolanowego z regulacją ruchomości stawu i funkcją wspomagania wyprostu

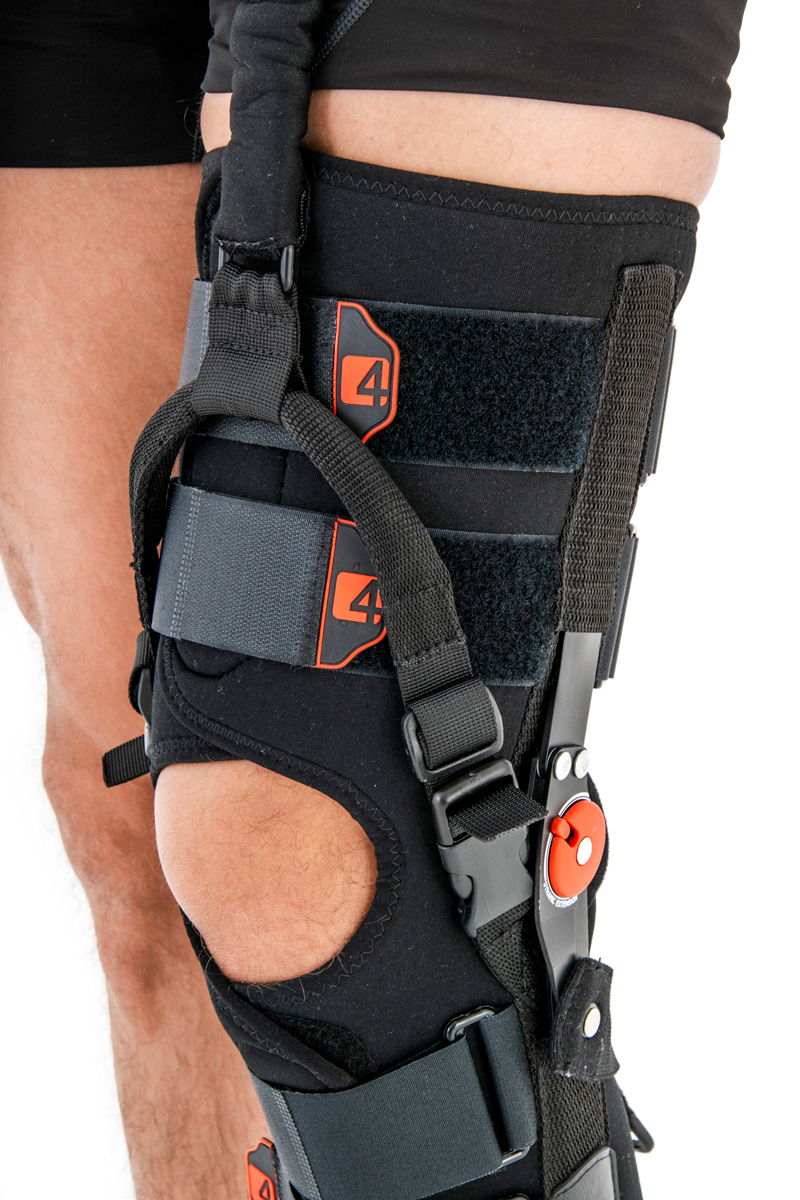

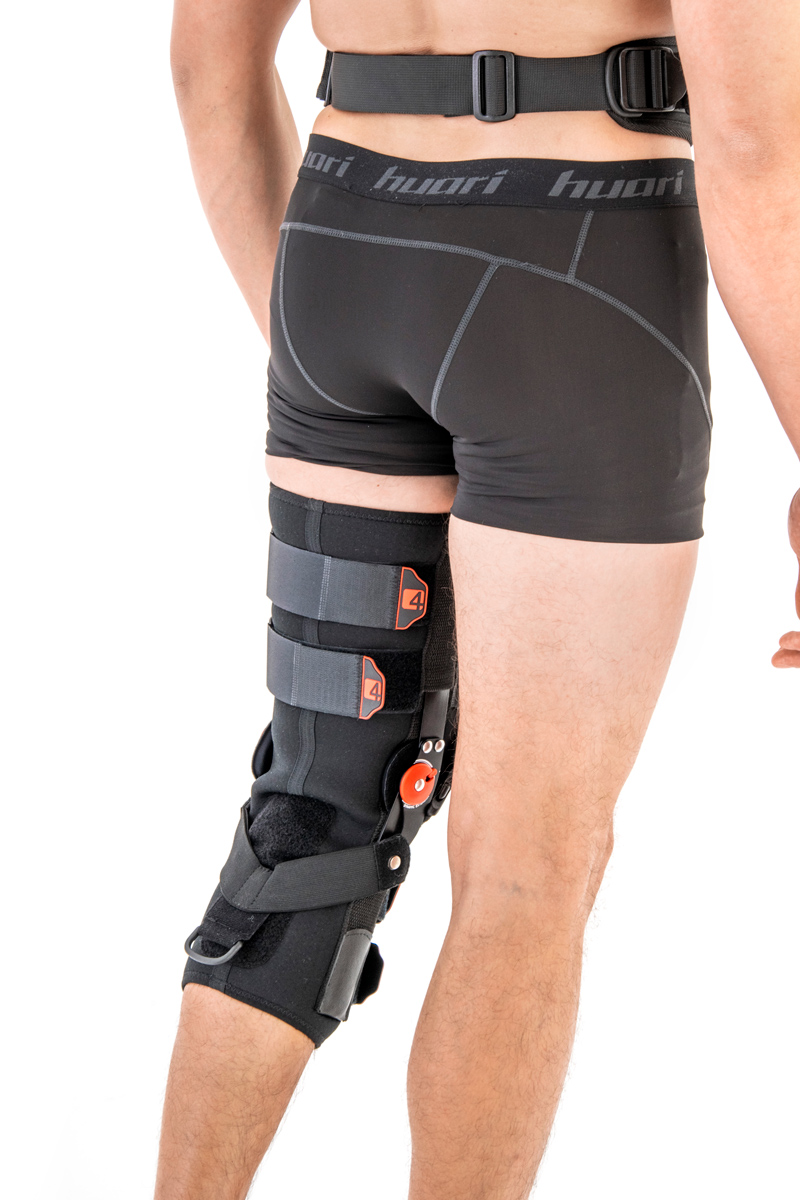

Ortezę wyposażono w cztery zestawy pasów obwodowych, wykonanych z taśm Velcro, wyposażonych w klamry poliamidowe oraz w bardzo mocne tunele na szyny ortopedyczne. Szyny te posiadają napinacze do których domontowano dynamiczny zespół wspomagający wyprost. Poprzez obniżanie lub podnoszenie poziomu mocowania systemu dynamicznego reguluje się jego napięcie, zakres działania i szybkość reakcji. Dodatkowo szyny posiadają regulacje ruchomości stawu. Innowacyjność szyn polega na tym, że w zegarze o średnicy nie przekraczającej 30 mm, zastosowaliśmy regulację kąta zgięcia i wyprostu co 15 stopni. Dodatkowym atutem szyn jest to, że regulacja odbywa się nie przy użyciu wkrętów imbusowych, jak to się odbywało w poprzedniej generacji szyny, lecz za pomocą wkładanych stalowych nitów, które dla ułatwienia wyjmowane są z gniazd kątowych przy użyciu załączonego do szyn magnesu. Wisienką na torcie jest pierścień blokujący, który dzięki systemowi zapadkowemu nie pozwoli na samoczynne przestawienie się wcześniej ustawionego kąta.

Orteza została wykonana z surowca o nazwie ActivePren™.

W celu wyeliminowana zsuwania się ortezy z kończyny dolnej, naniesiono wewnątrz niej silikon antypoślizgowy, a do dynamicznego napinacza zamontowano specjalny uchwyt z tworzywa sztucznego, który ułatwia regulację napięcia przez osoby starsze o ograniczonej sprawności ruchowej rąk. Również pasy przednie posiadają zapięcia rzepowe ułatwiające ich dopinanie osobom o znacznych ograniczeniach ruchowych. Za regulację ruchomości stawu odpowiada szyna 1R orthodesign.

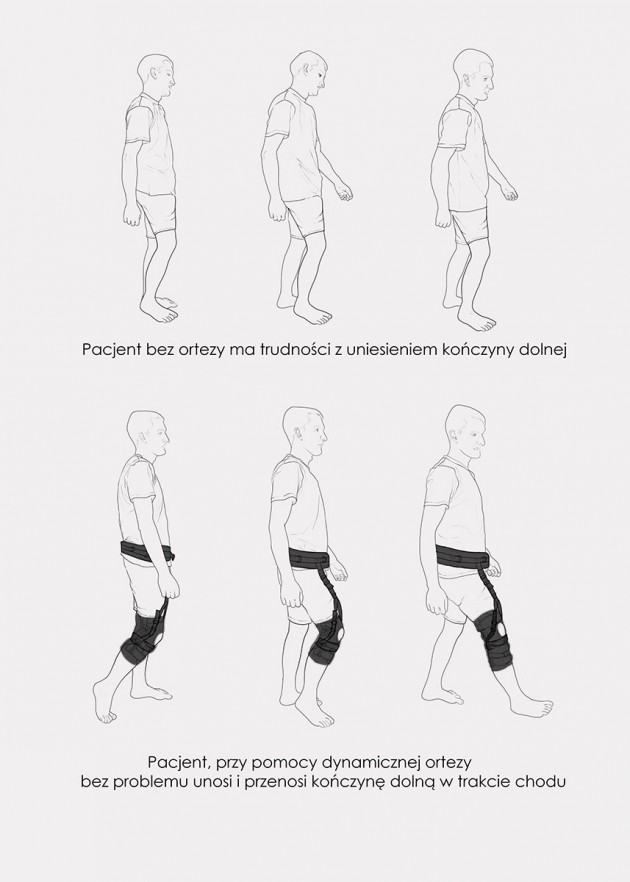

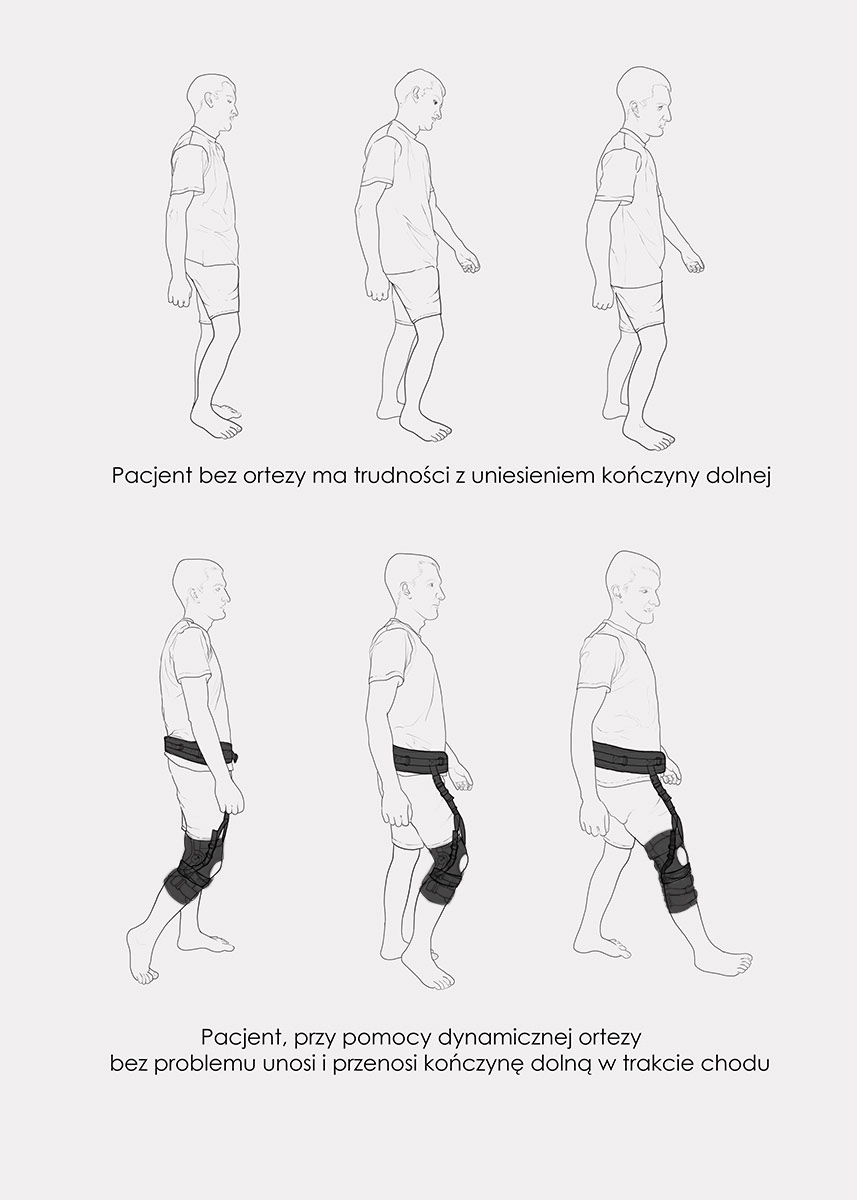

Zasada działania ortezy

W trakcie chodu gdy u pacjenta podczas chodzenia, zachodzi potrzeba wymuszenia ruchu w stawie biodrowym następuje wspomaganie uniesienia kończyny dolnej za pomocą elastycznych pasów podnoszących mocowanych do pasa biodrowego a następnie wyrzut podudzia do przodu za pomocą funkcyjnej ortezy kolana.

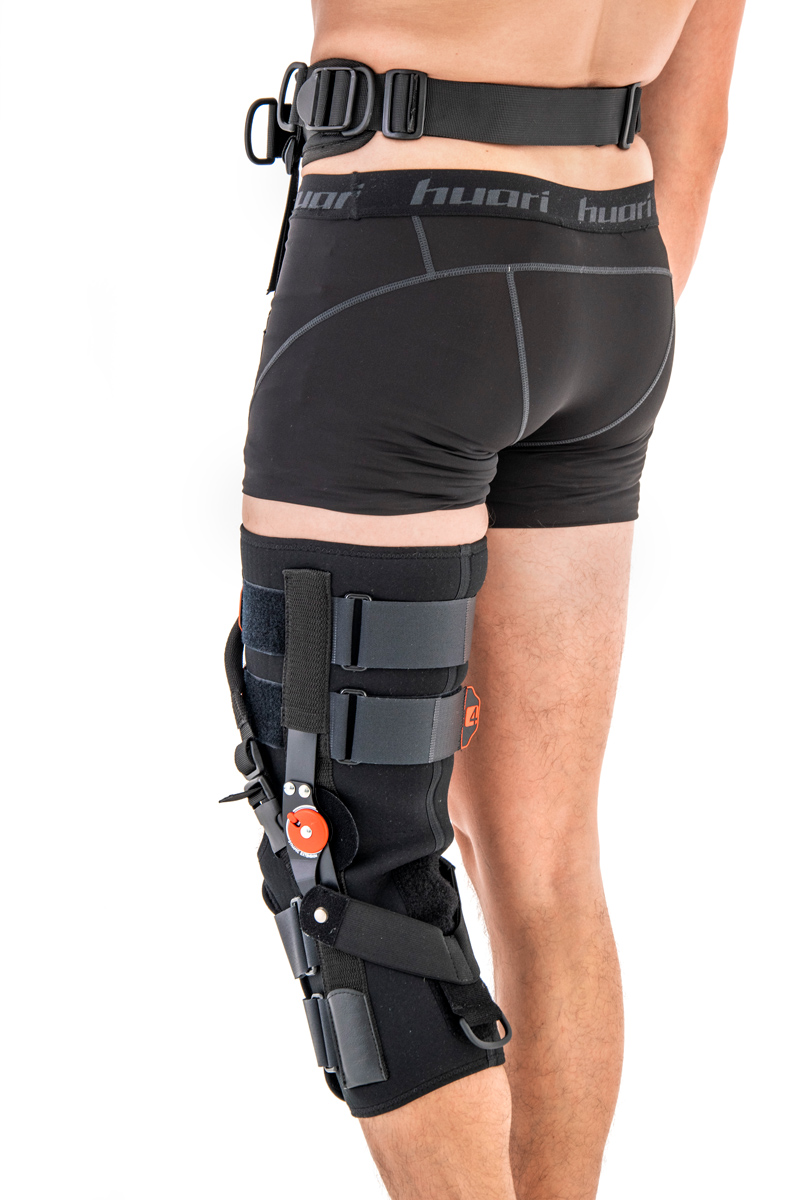

Podczas zginania kończyny dolnej następuje automatyczne napięcie systemu dynamicznego. Zakres jego napięcia oraz siła z jaką będzie oddziaływał na kończynę jest uzależniona od wysokości jego przymocowania w tylnej części ortezy. W momencie oderwania chorej kończyny od podłoża, napinacz uwalnia zmagazynowaną z nim energię i następuje wyrzut nogi do przodu. Siła i zakres tego wyrzutu jest regulowana również poprzez zmianę miejsca przypięcia system dynamicznego.

W trakcie chodu, cykl ten powtarza się wielokrotnie podczas każdego kroku.

W przypadku pacjentów porażonych obustronnie, istnieje możliwość zastosowania jednoczesnego zaopatrzenia w ortezy na obie nogi.

Przeznaczenie

• zaburzenia neurologiczne
• zmiany reumatologiczne
• zmiany pourazowe
• wady wrodzone
• uszkodzenie ośrodkowego i obwodowego układu nerwowego
• osłabienie prostowników kolana
• przykurcz zginaczy kolana

Istnieje możliwość zastosowania cieńszej poduszki pod zegar.

Tabela rozmiarowa

Rozmiar	(A) Obwód uda 15 cm powyżej środka rzepki	(B) Obwód łydki 15 cm poniżej środka rzepki	Sposób dokonywania pomiaru
S	40 – 44 cm	30 – 34 cm
M	44 – 48 cm	34 – 38 cm
L	48 – 52 cm	38 – 42 cm
XL	52 – 56 cm	42 – 46 cm
2XL	56 – 60 cm	46 – 50 cm

Rozmiar	Obwód pasa	Sposób dokonywania pomiaru
Uniwersalny	min 60 cm – max 145 cm

Wyrób uniwersalny na prawą i lewą nogę

Całkowita długość ortezy: 46 cm

SUROWCE

ActivePren™

ActivePren™ to aktywny trójwarstwowy surowiec składający się z dwóch elastycznych jerseyowych dzianin okładkowych oraz rdzenia wykonanego z pianki neoprenowej. Materiał ten charakteryzuje się miękkością i wysoką elastycznością. Bardzo ważnym atutem tego surowca jest to, że nie jest to wyrób dziany, nie posiada grubych włókien, przez co sploty materiału nie odciskają się na skórze pacjenta i nie powodują ran w miejscach o dużej kompresji. Ortezy wykonane z surowca ActivePren™ to najmocniejsze i najskuteczniej stabilizujące ortezy dostępne na rynku.

USZTYWNIENIA

Strzemię kolanowe z napinaczem

Strzemię kolanowe z napinaczem zostało wykonane ze specjalnie ukształtowanej i ocynkowanej cienkiej rurki stalowej, do której domontowywany jest napinacz i opaska podkolanowa. Napinacz również został ocynkowany i składa się z dwóch zacisków oraz zestawu specjalnie dobranych i zaprojektowanych speżyn rozciaganych o dużym skoku.

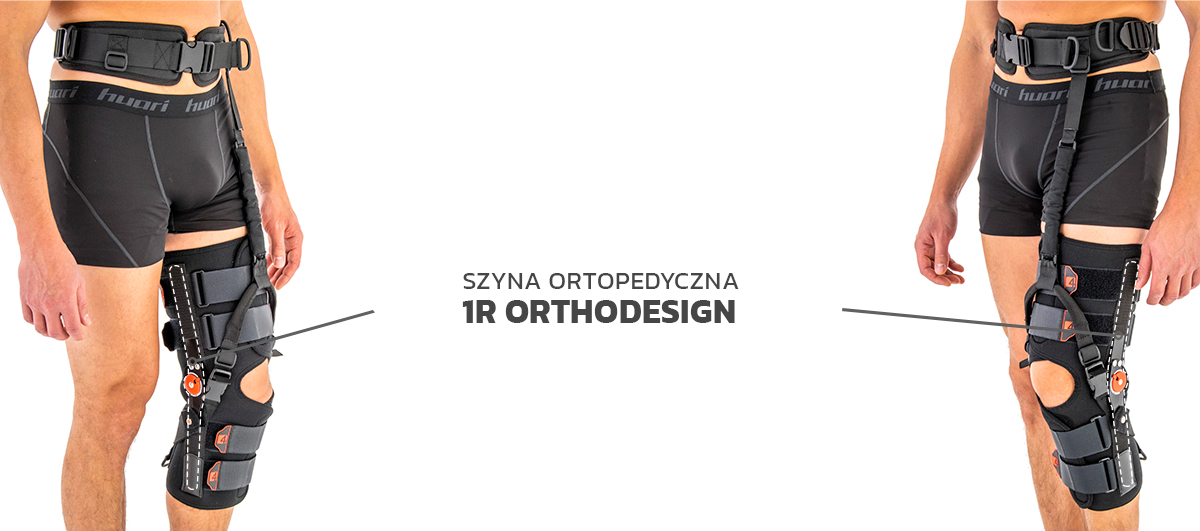

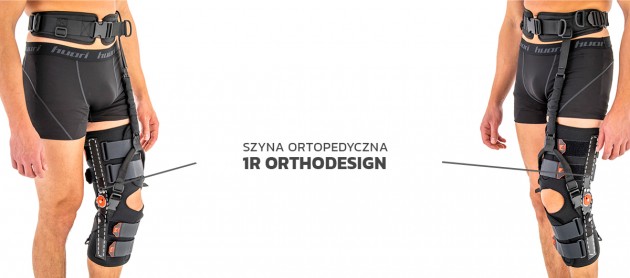

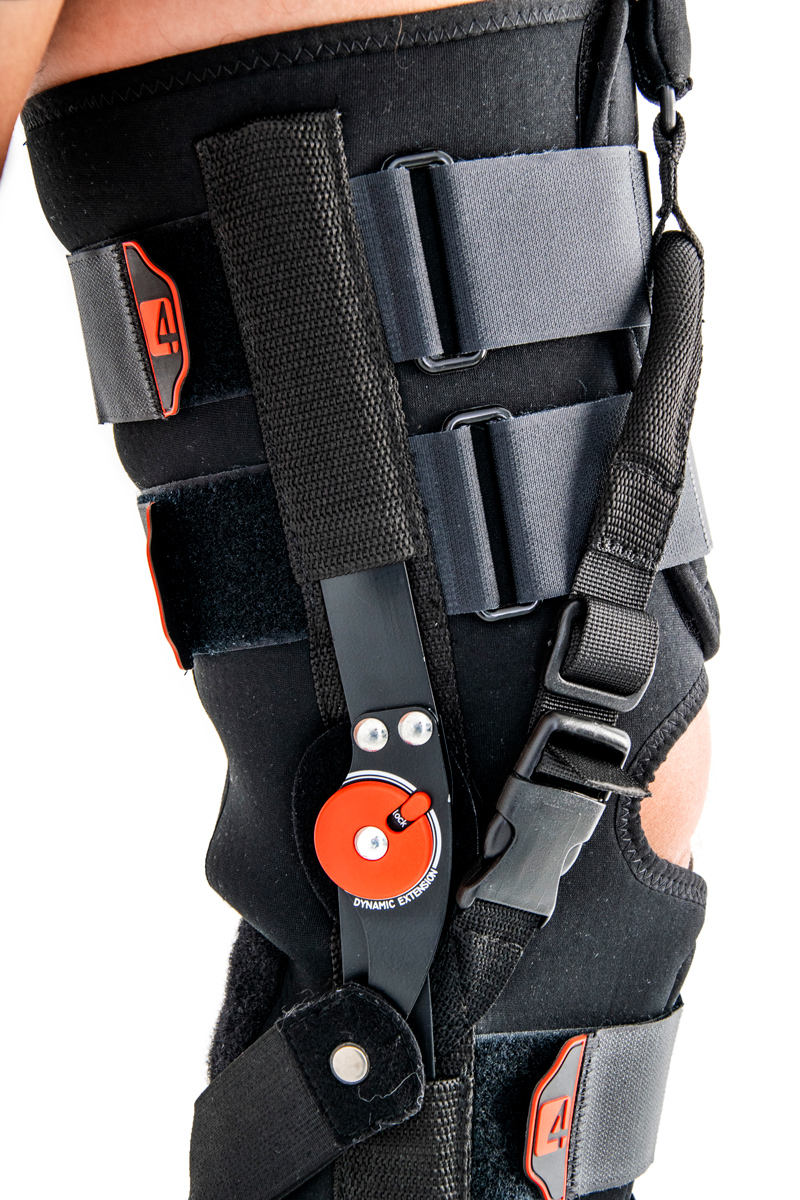

Szyna 1R Orthodesign

Szyna ortopedyczna 1R Orthodesign, to nowatorskie podejście do tematyki szyn ortopedycznych z regulacją kąta zgięcia i wyprostu. Innowacyjność szyny polega na tym, że w zegarze o średnicy nie przekraczającej 30 mm, zastosowaliśmy regulację kąta zgięcia i wyprostu co 15 stopni. Dodatkowym atutem szyny jest to, że regulacja odbywa się nie przy użyciu wkrętów imbusowych, jak to się odbywało w poprzedniej generacji szyny, lecz za pomocą wkładanych stalowych nitów, które dla ułatwienia wyjmowane są z gniazd kątowych przy użyciu załączonego do szyn magnesu. Wisienką na torcie jest pierścień blokujący, który dzięki systemowi zapadkowemu nie pozwoli na samoczynne przestawienie się wcześniej ustawionego kąta. W ortezach kolana szyny mają odsadzenie goleniowe, co pozwala na bardziej precyzyjne dopasowanie ortezy kolana, a co za tym idzie dokładniej realizują regulację ruchomości stawu, w pozostałych wyrobach zaś, ortezy mają formę prostą. Od spodniej strony zegara zamontowano owalny element do którego doklejono gripper niezbędny do przymocowania do zegara miękkich poduszek bocznych 3D. Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie. Pobierz instrukcję regulacji szyny 1R Orthodesign
