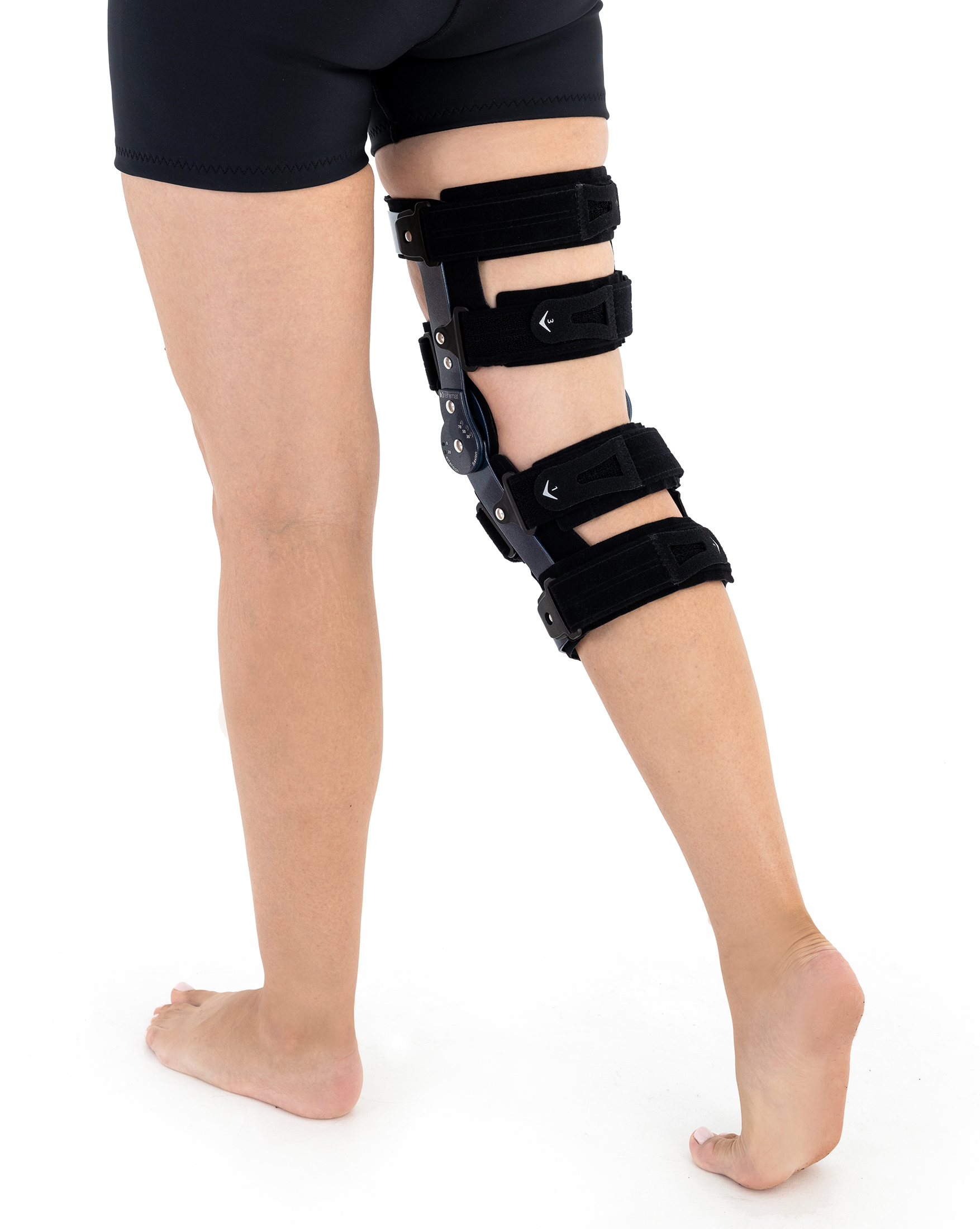

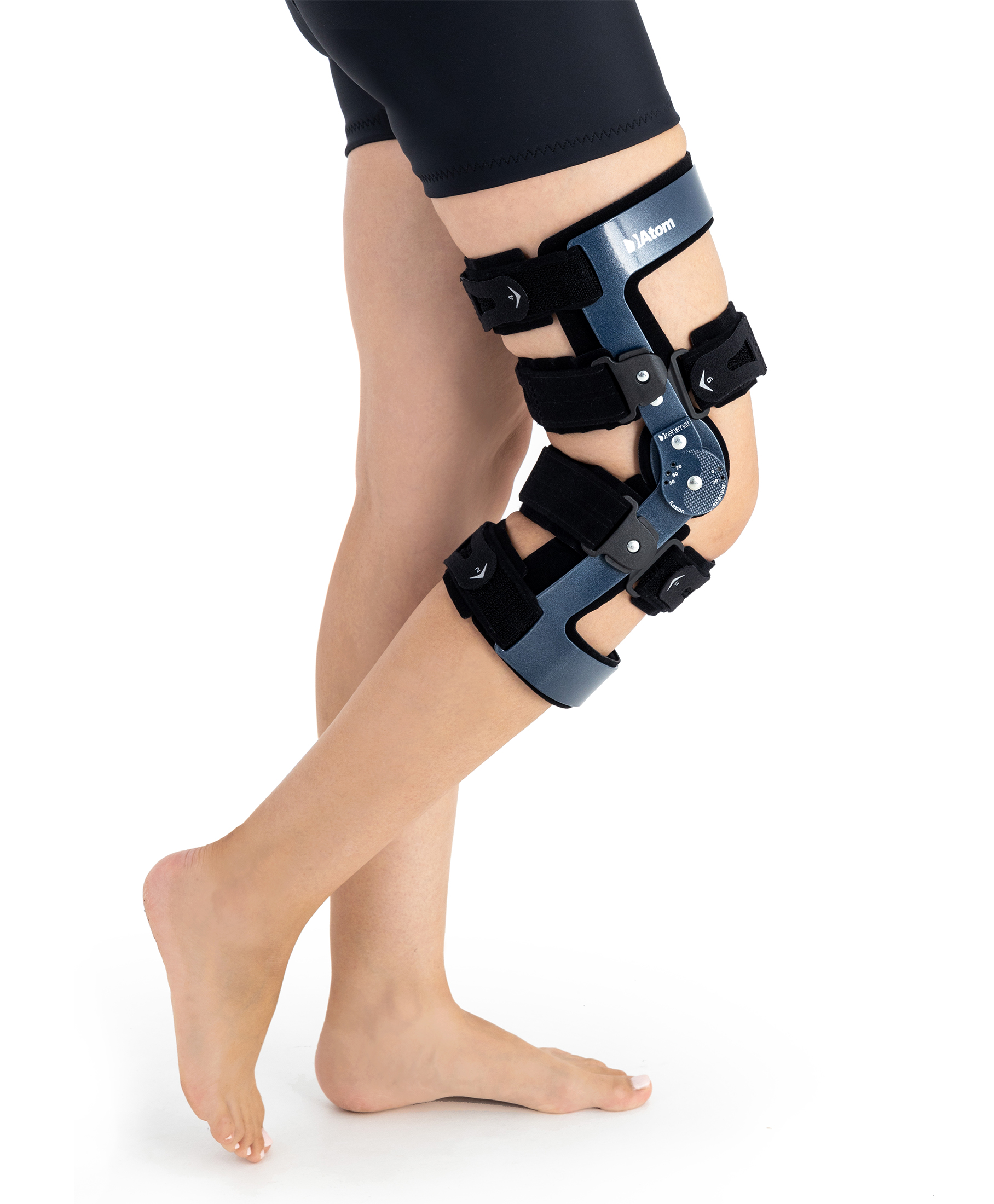

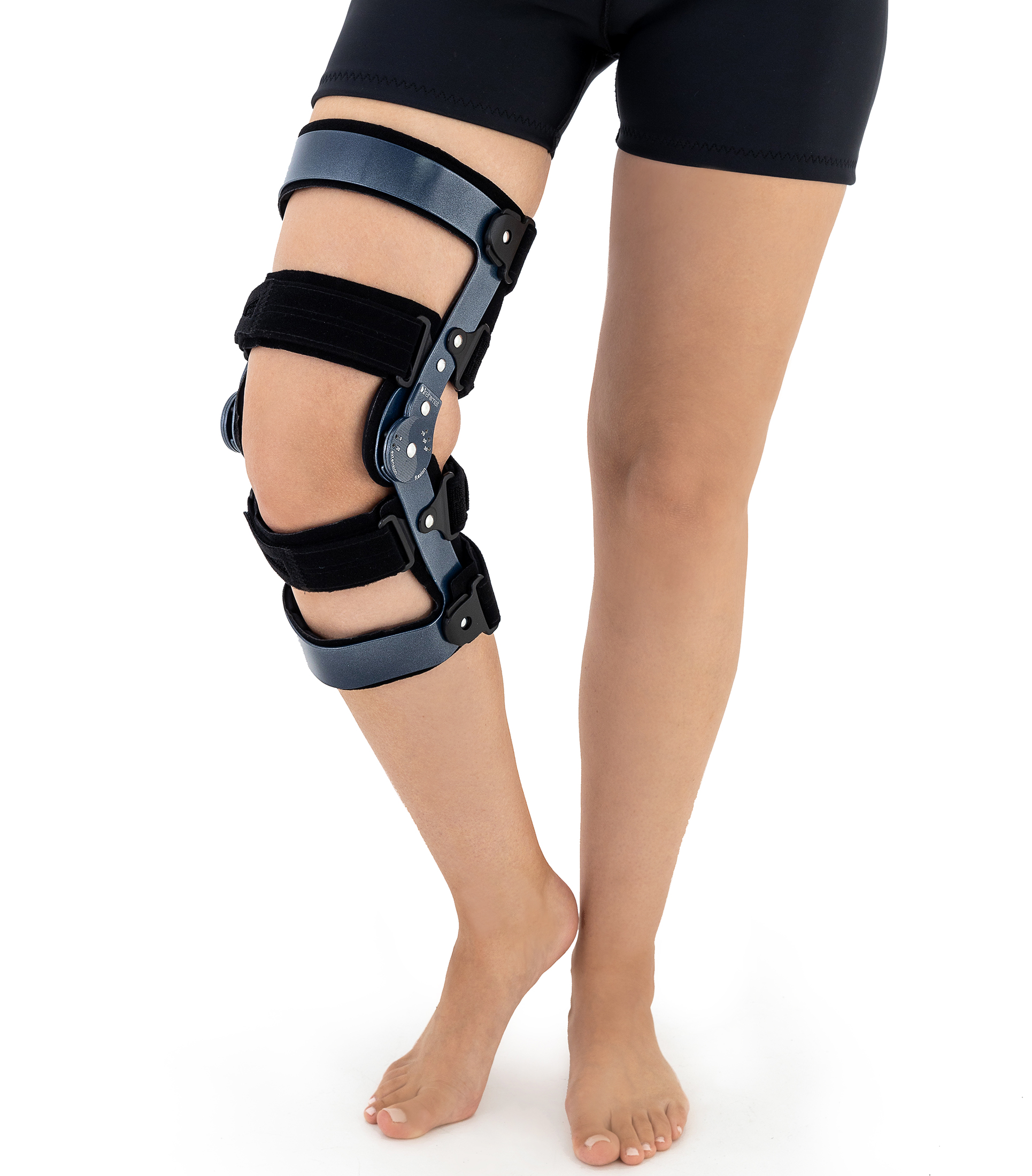

Orteza kończyny dolnej ATOM 1RP

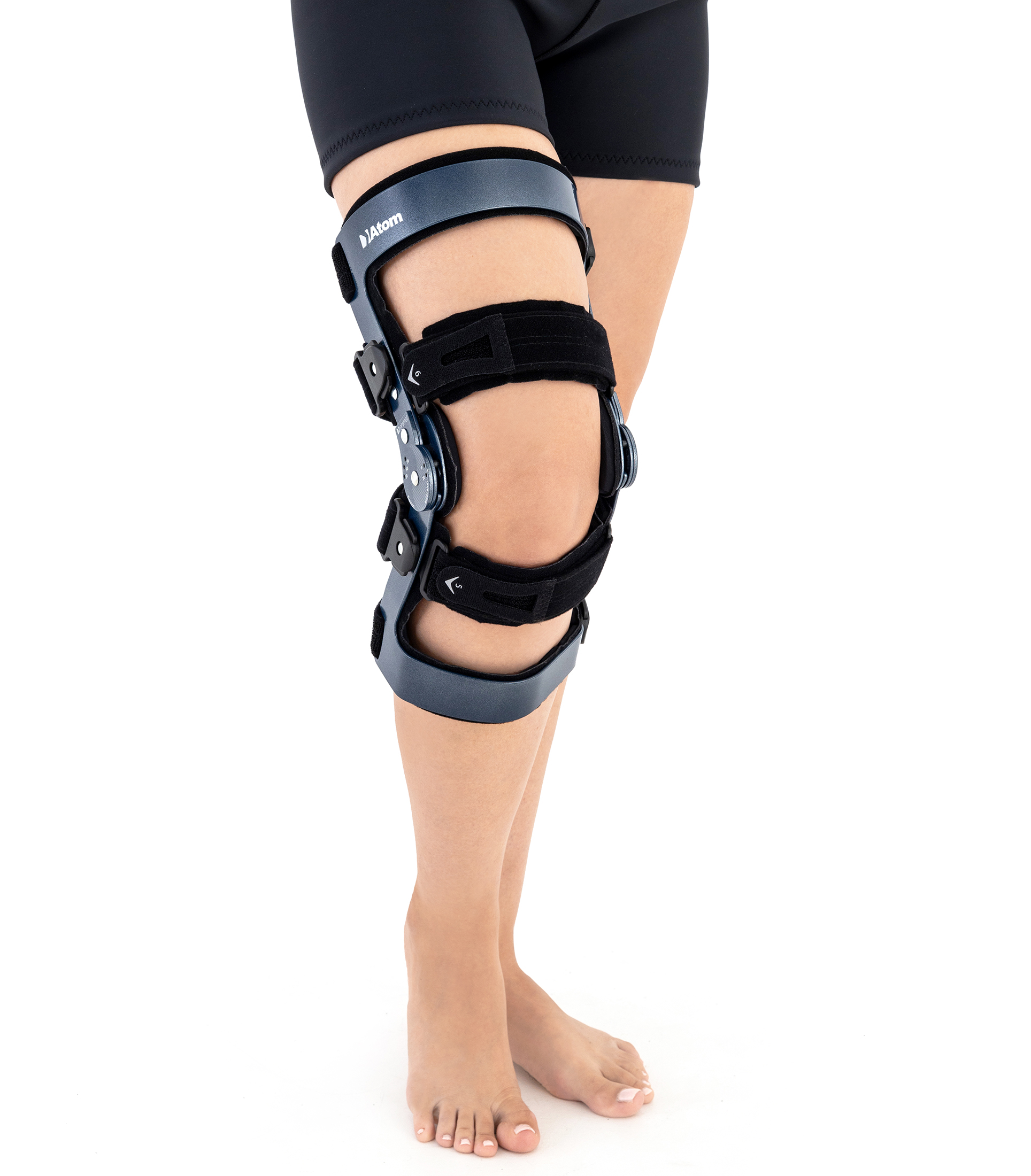

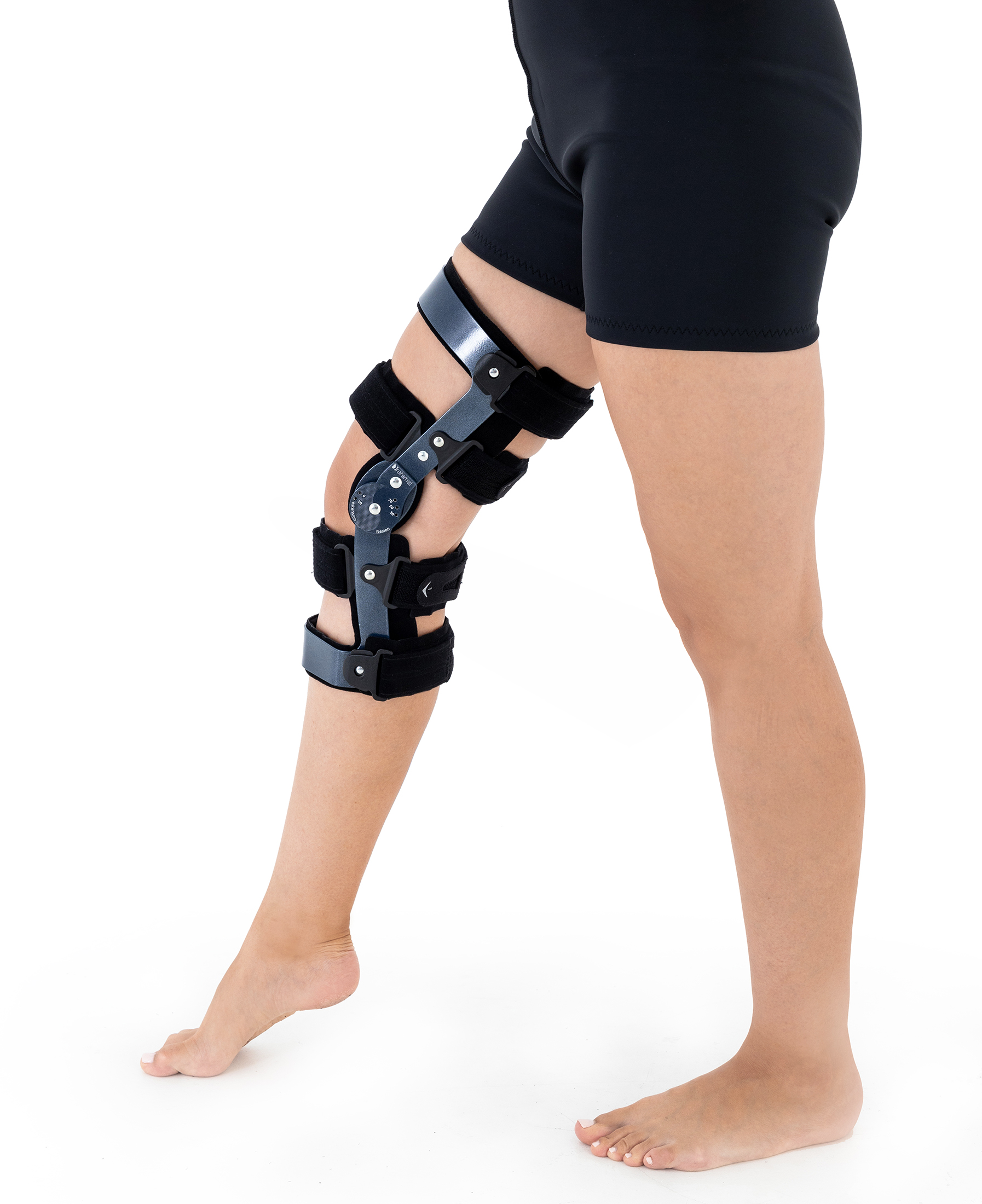

ATOM 1RP to zaawansowana szkieletowa orteza kolana, wyposażona w najmocniejszy stalowy zegar 1R, zaprojektowany z myślą o niezrównanej wytrzymałości i odporności na uszkodzenia. To innowacyjne rozwiązanie, znacznie przewyższające nasz wcześniejszy zegar 2R pod względem wytrzymałości.

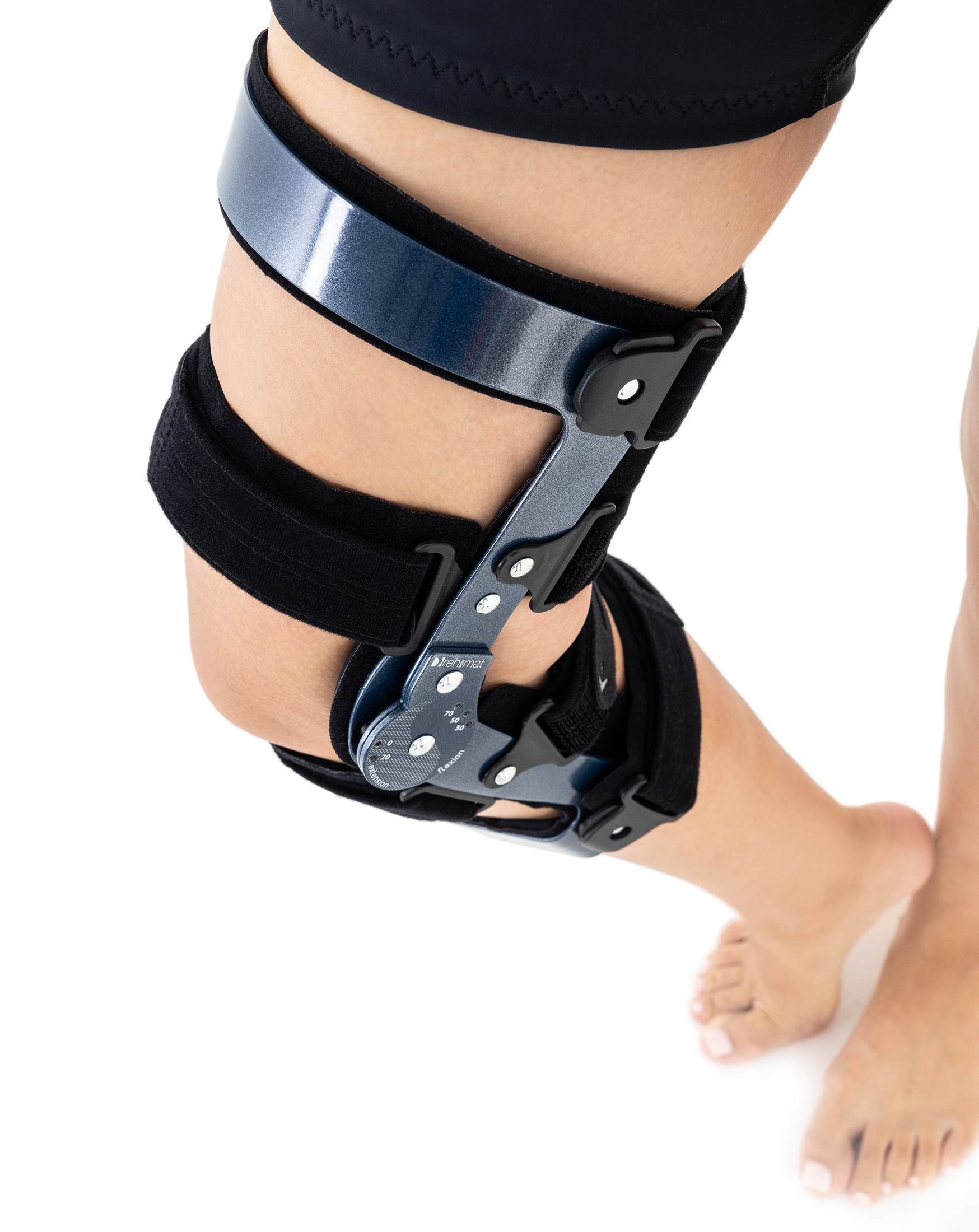

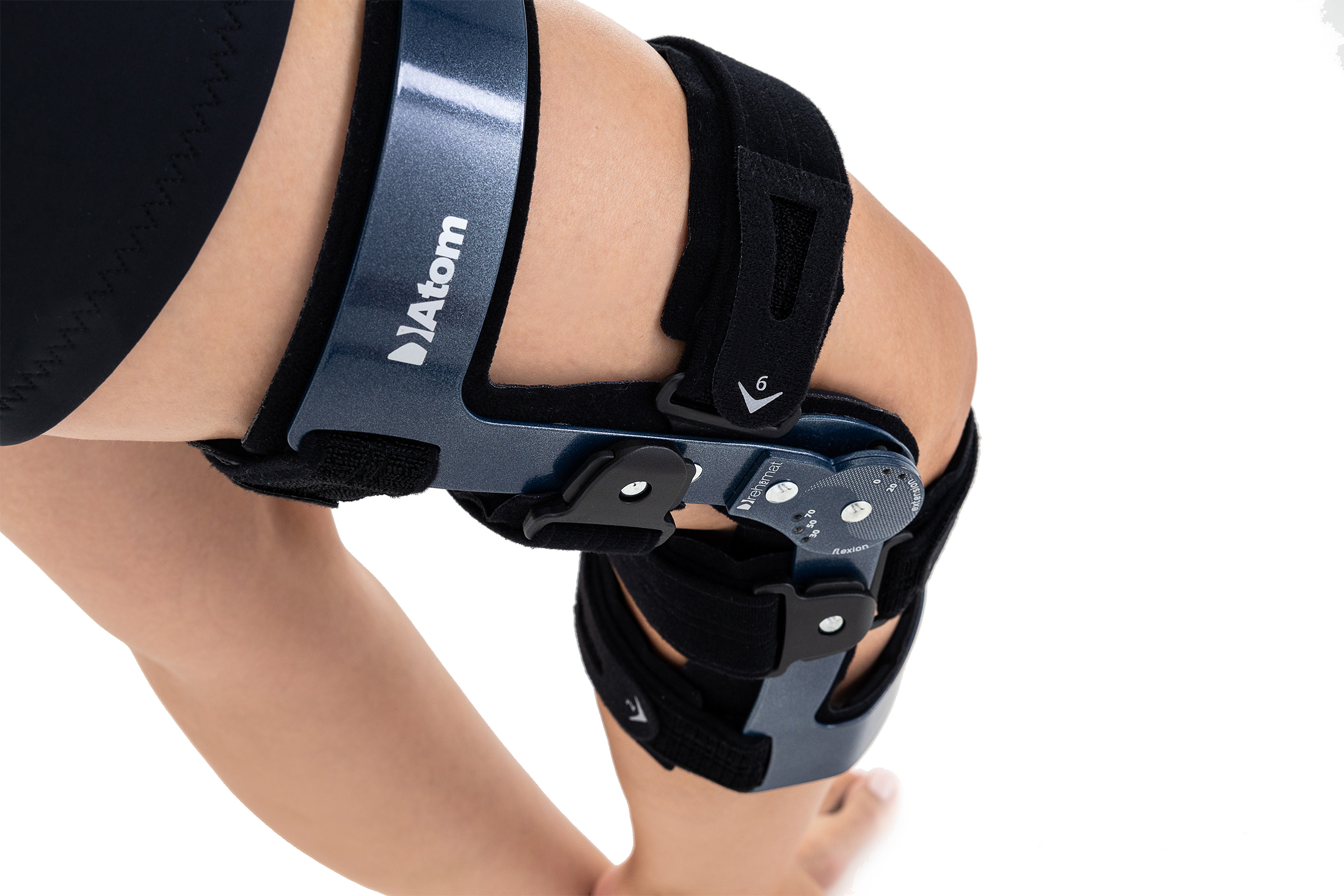

Orteza ATOM 1RP charakteryzuje się solidną konstrukcją przednio/przednią, wykonaną ze stopu aluminium i wyposażoną w precyzyjne zegary 1RP. Wygodne wyściółki zastosowane w procesie termoformowania wykonane są z wytrzymałego surowca Active3D™.

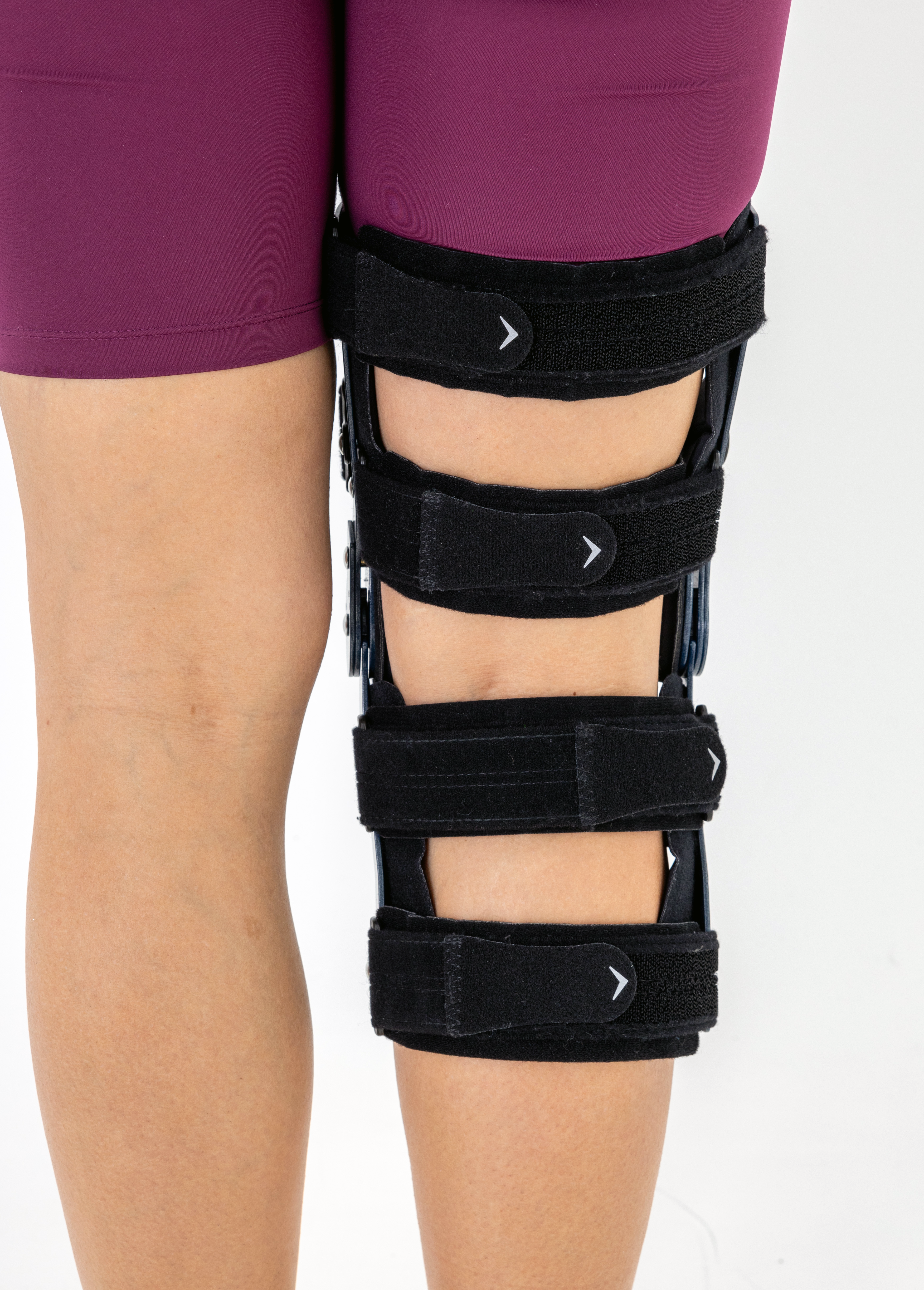

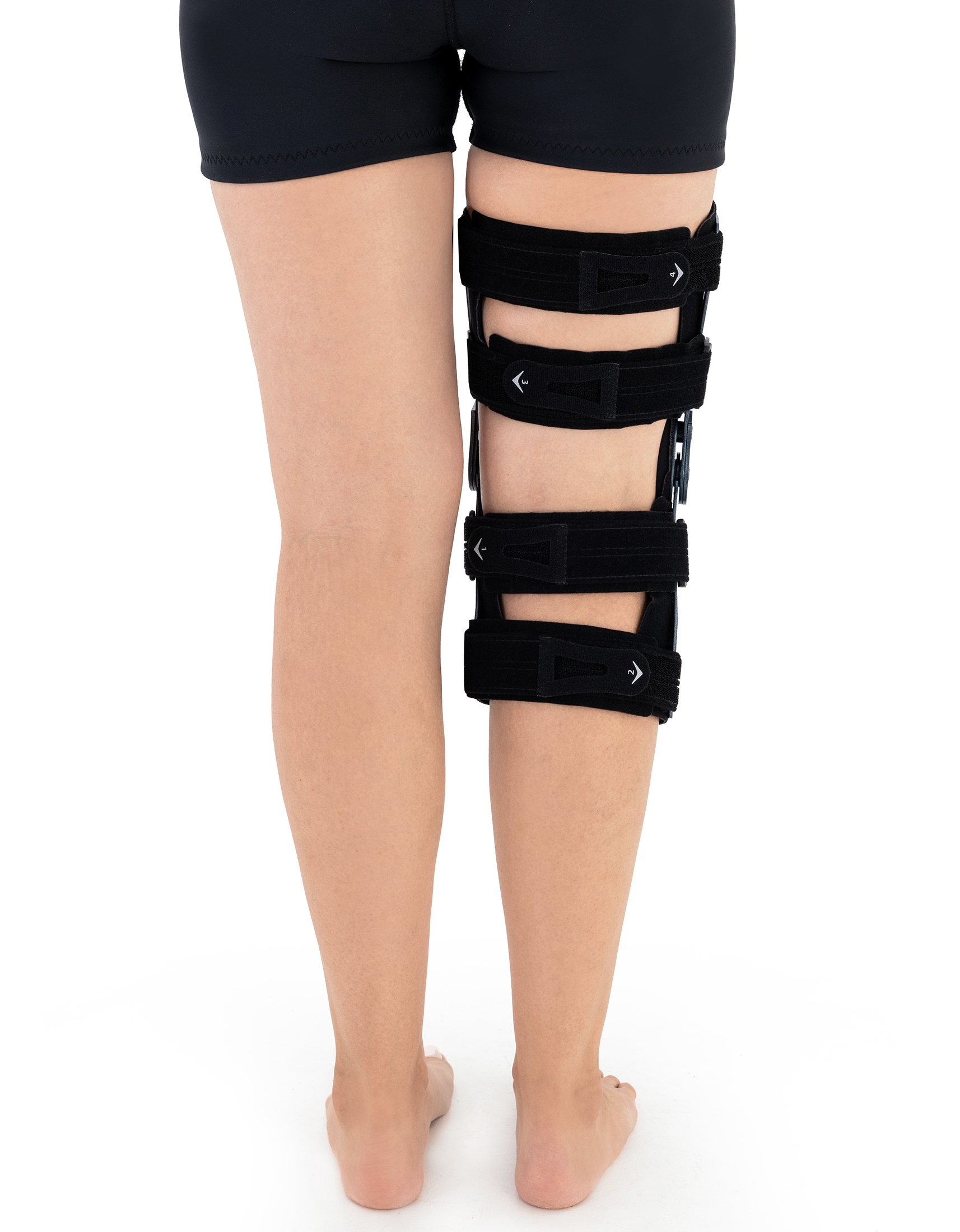

Osłony pasków pod kolanem w ortezie ATOM 1RP są wyjątkowo precyzyjnie skonstruowane, zastosowano w nich innowacyjną warstwę silikonu. To rozwiązanie nie tylko znacząco zwiększa stabilność, ale również dostarcza użytkownikowi komfort noszenia. Silikonowa warstwa doskonale dopasowuje się do kształtu ciała, eliminując potencjalne przesunięcia i gwarantując pewne wsparcie w każdym ruchu.

Wyrób jest wysoce regulowany obwodowo za pomocą solidnych klamerek, zamocowanych do ramy ortezy, oraz zespołów taśm z regulacją długości i praktycznymi zapięciami na rzep. Dzięki tym innowacyjnym rozwiązaniom, ATOM Marine Blue 1R jest idealnym wyborem dla osób wymagających, które potrzebują nie tylko skutecznej ochrony w ekstremalnych warunkach, ale także komfortu i nieograniczonej swobody ruchów podczas uprawiania sportu.

Instrukcja

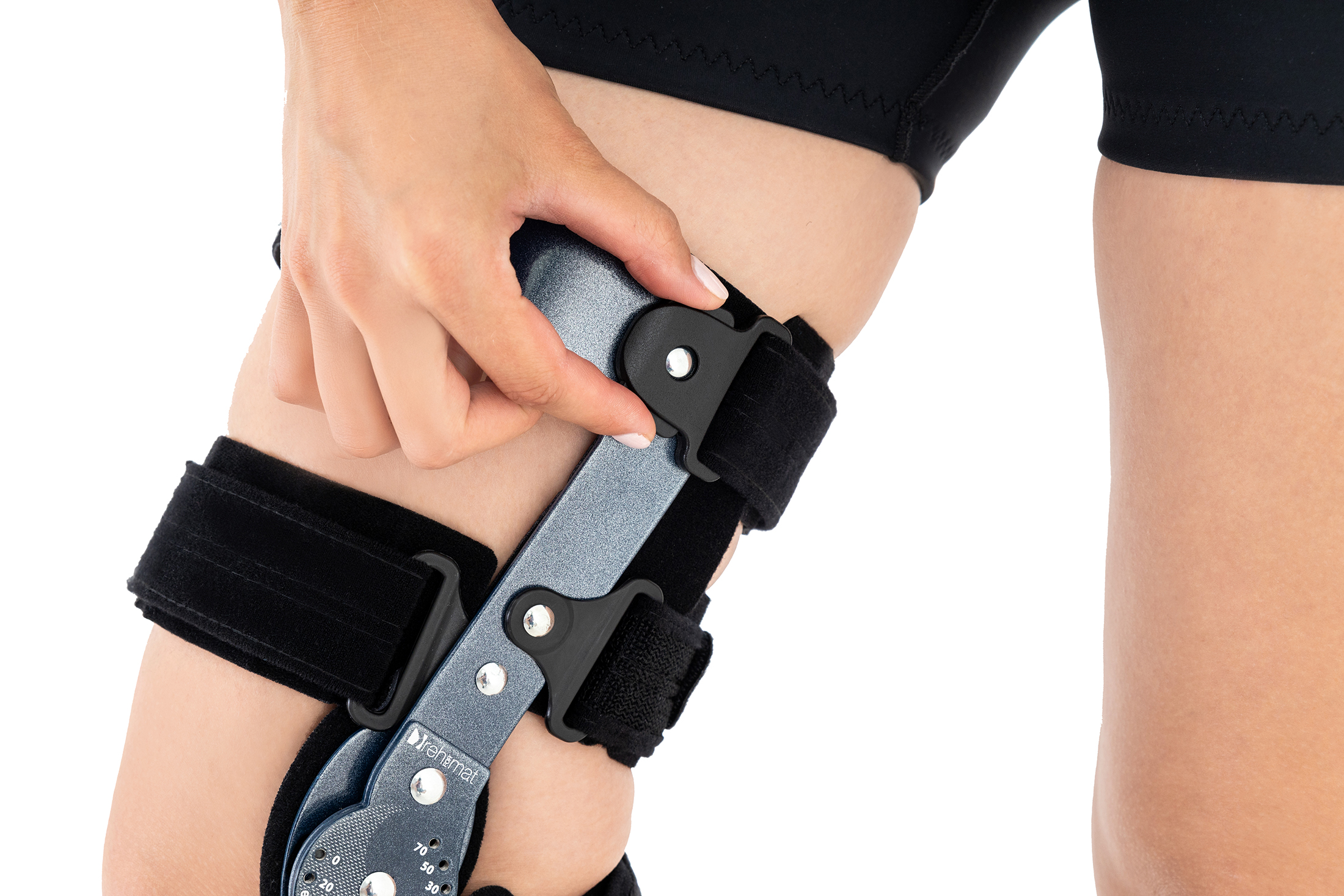

Instrukcja zakładania funkcjonalnych ortez ramowych ATOM

Rozmiar	(A) Obwód uda 15 cm powyżej środka rzepki	(B) Obwód łydki 15 cm poniżej środka rzepki	Sposób dokonywania pomiaru
S	40 – 44 cm	30 – 34 cm
M	44 – 48 cm	34 – 38 cm
L	48 – 52 cm	38 – 42 cm
XL	52 – 56 cm	42 – 46 cm

Występuje jako prawy / lewy.

Całkowita długość ortezy:

S – XL: 38 cm

Kliknij na zdjęcie aby powiększyć

SUROWCE

Active3D™

Active3D™ to termoformowany surowiec wykonany ze specjalnego spienionego materiału o strukturze zamknięto-komórkowej. Materiał ten doskonale odciąża od ciała takie elementy, jak szyny, stalki i fiszbiny ortopedyczne, jest wodoodporny, nie wchłania potu i jest bardzo łatwy w czyszczeniu. Ze względu na te właściwości doskonale nadaje się do konstruowania specjalistycznych ortez ortopedycznych. Surowiec może posiadać różnego typu okładziny zewnętrzne, z okładzinami o funkcjach samoszczepnych łącznie. Posiada właściwości termoformowania, dzięki czemu można mu nadać kształty i funkcjonalność niezbędną do wykonania danego typu ortezy.

USZTYWNIENIA

Szyna jednoosiowa 1RP

Szyny 1RP to jednoosiowe szyny ortopedyczne, przeznaczone do pracy w bardzo ciężkich warunkach i pozwalające na przeniesienie dużych obciążeń. Szyny tego typu, przede wszystkim stosuje się w ortezach stawu kolanowego, w których niezbędna jest mocna stabilizacja boczna stawu kolanowego i precyzyjna regulacja jego ruchomości. Stosuje się je w ortezach przeznaczonych dla pacjentów o dużej wadze lub dla użytkowników wykorzystujących je ekstremalnie. Ramiona szyn wykonane są z wysokiej jakości utwardzonej stali, pokrytej na gorąco trwałą powłoką proszkową co powoduje, że są one bardzo mocne i obojętna na działanie potu pacjenta i zawartej w nim soli. Zegary szyn wykonane są z bardzo mocnej i twardej stali w której wycięto odpowiedni system otworów, wykonano odpowiednie gwinty i zabezpieczono je również farbą proszkową na gorąco. Szyny są wodoodporne i można stosować je w środowisku mokrym oraz wilgotnym.

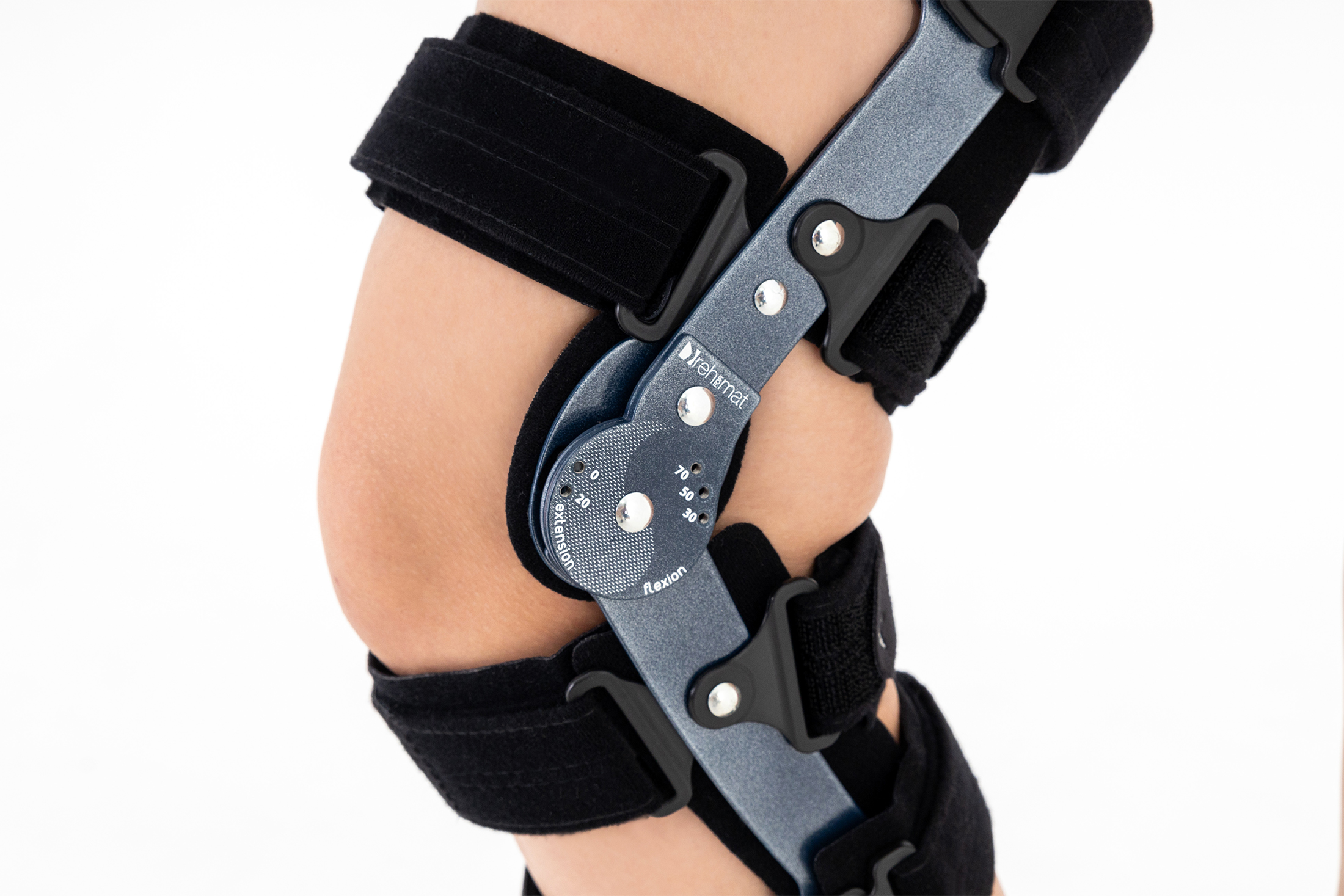

Zegary szyn posiadają blokadę przeciwprzeprostną stawu, blokadę zgięcia: 30, 50, 70 stopni, oraz blokadę wyprostu: 0, 20 stopni. Regulacja kątowa realizowana jest za pomocą mocnych, utwardzonych wkrętów cylindrycznych, które wkręca się w miejsca gwintowane, oznaczonych konkretnymi wartościami kątów które chcemy zablokować. W szynie 1RP można blokować nie tylko kąty zgięcia stawu kolanowego oraz kąty jego wyprostu, ale również pożądany zakres ruchu stawu. Do każdej ortezy wyposażonej w szyny 1RP dodawany jest bezpłatnie klucz imbusowy służący do realizacji tych ustawień. Taki sposób regulacji zegarów w szynach ortopedycznych uniemożliwia ingerencję w ich ustawienia przez osoby nieupoważnione, nie posiadające stosowanego klucza. Spodnia część zegara przystosowana jest do dopięcia do niej miękkiej anatomicznej poduszki wykonanej w technologii 3D separującej zegar od kolana. Ramiona szyn poruszają się na stalowych cynkowanych nitach, a w celu zapobiegnięcia przed ich zatarciem, zastosowano w tych miejscach specjalne ślizgacze teflonowe. Taka konstrukcja zegarów szyn ortopedycznych zapewnia ich bezobsługowe funkcjonowanie, nie trzeba ich również smarować i konserwować.

Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie.

UWAGA: Jeżeli w wyrobie występują dwie szyny ortopedyczne, to zawsze na zegarach obu szyn należy dokonać identycznego ustawienia katów zgięcia i wyprostu ruchomości stawu. Nie zastosowanie się do tej zasady będzie skutkowało utratą gwarancji na wyrób.

Pobierz instrukcję regulacji szyny

WYPEŁNIENIA

Peloty 3D

Peloty odciążające 3D to samodzielne, gotowe rozwiązania techniczne służące odciążeniu sztywnych elementów danej ortezy. Elementy te wykonywane są z pianek odciążających lub pianek EVA. Pianki te laminowane są różnymi rodzajami materiałów przyjaznych dla skóry pacjenta i materiałów z funkcją szczepną. Peloty te posiadają odpowiedni kształt i kolor dostosowany do danego typu ortezy. Odciążają one zarówno elementy metalowe ortez takie jak; szyny, stalki, fiszbiny czy zegary ortopedyczne, jak również taśmy kaletnicze które nie powinny mieć bezpośredniego kontaktu ze skórą pacjenta.Peloty te posiadają anatomiczny kształt i wykonane są z pianki komfortowej o właściwej twardości i sprężystości, gwarantującej właściwy efekt terapeutyczny.
