Orteza kończyny dolnej ATOM/2R

Uszkodzenie więzadła krzyżowego przedniego (ACL)

Urazy stawu kolanowego to główne schorzenia ortopedyczne na świecie. Często dotyczą one uszkodzenia więzadła ACL. W samych Stanach Zjednoczonych rocznie odnotowuje się 80000 do 100000 urazów tego więzadła. Od kilku dekad, obserwuje się duże zainteresowanie funkcjonalnymi ortezami stawu kolanowego, które mają za zadanie zabezpieczyć kolano przed i po urazie.

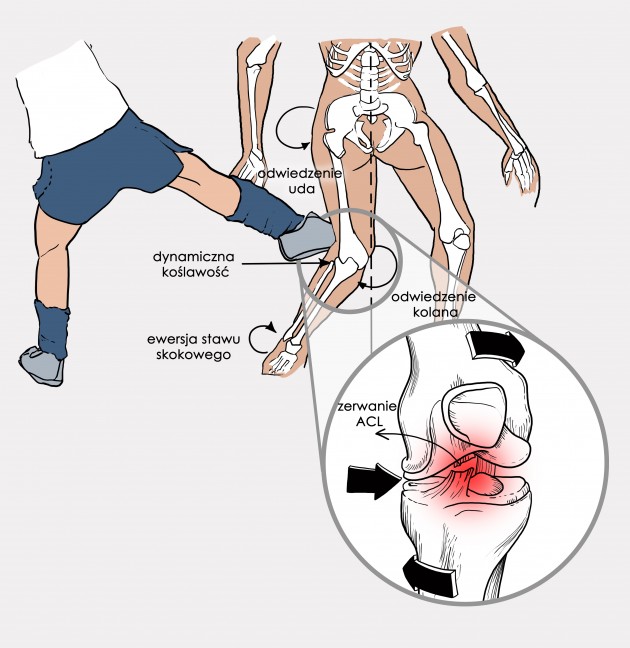

Do urazu stawu kolanowego dochodzi na skutek wielu działających nań sił kontaktowych oraz nie kontaktowych. Koślawienie bądź szpotawienie kolana, które prowadzą do uszkodzenia więzadła ACL, następują na skutek kontaktu siły zewnętrznej z kolanem, np. poprzez uderzenie współzawodnika w bok kolana.

Jednakże, większość urazów ACL ma charakter nie kontaktowy i może pojawić się nawet podczas prostego manewru sportowego. Biomechanika urazu polega na rotacji stawu kolanowego i przedniej translacji piszczeli.

Przykładem ortezy funkcjonalnej, stosowanej do zabezpieczenia kolana w przypadku ryzyka lub uszkodzenia ACL, jest nasza orteza ramowa kolana ATOM/2R.

Charakterystyka produktu

Orteza ATOM/2R stawia opór siłom działającym na koślawe lub szpotawe kolano, a także niweluje negatywny efekt przedniej translacji piszczeli (efekt szuflady).

System 4 punktów podparcia jest dynamicznym, najskuteczniejszym ze znanych, systemem zaopatrzenia stawu kolanowego.
System ten został opracowany w celu redukcji napięcia i ochrony kolana i w ortezie ATOM 2R rozkłada się następująco:
1-punkt przyłożony jest na przedniej stronie uda poprzez mocną aluminiową ramę.
2-punkt znajduje się na tylnej stronie łydki i oddziaływuje na kończynę poprzez ramę.
3-punkt to taśma nadkolanowa zamocowana na tylnej stronie uda.
4-punkt to taśma mocująca na przedniej stronie podudzia, która wytwarza tzw, wstępne obciążenie(preload) na guzowatość kości piszczelowej (tuberositas tibiae) przesuwając kość piszczelową nieco do tyłu, co w efekcie daję zmniejszenie napięcia ACL.

Warte podkreślenia jest słowo “zmniejszenie” – a nie całkowicie redukuje, co wiąże się z korzystnym wpływem małych fizjologicznych napięć na gojące się więzadło krzyżowe. Badania z wszczepionym do więzadła urządzeniem pomiarowym wykazały znaczne zmniejszenie napięcia więzadła i to zarówno w pozycji siedzącej jak i stojącej, w porównaniu do kolana nie zaopatrzonego w aparat czteropunktowy.

Skuteczność tego typu aparatów jest niezaprzeczalna. Chronią one staw kolanowy przed uszkodzeniem podczas aktywności codziennej i sportowej. Przed operacją minimalizuje się w ten sposób ryzyko dodatkowych uszkodzeń tkanek miękkich, a po zabiegu otrzymujemy zabezpieczenie przeszczepu na cały okres jego remodelingu/przebudowy (ok.12-18 miesięcy). W trakcie rehabilitacji 4-punktowa stabilizacja pozwala na bardziej „agresywne leczenie” chroniąc więzadło wraz z osłabionym miejscem jego wszczepienia.

Badania kliniczne wskazują, że ortezy z systemem 4 punktów podparcia 4P pomagają chronić ACL przed rozciągnięciem. Zarówno podczas obciążania jak i nieobciążania nogi, aparaty z systemem 4P znacząco zmniejszały napięcie ACL jako kontrreakcja w stosunku do sił skierowanych ku przodowi. Dla przykładu: w sytuacji obciążenia aparat systematycznie redukował napięcie więzadła krzyżowego przedniego o 50%.

Największymi zaletami ortez ortopedycznych z technologią 4P jest to że:
1. zmniejszają one napięcie ACL, co jest szczególnie ważne w czasie rehabilitacji podczas remodelowania się przeszczepu,
2. skracają one czas przebywania stawu w pozycji submaksymalnego wyprostu lub w tzw. pozycji „niebezpiecznej”,
3. zwiększają siłę nacisku na piszczel ku tyłowi, aby zapobiec jej przedniemu przesunięciu,
4. eliminują szok wyprostny odczuwany przez pacjenta w ostatniej fazie wyprostu kolana, w 100% zapobiegają zerwaniu więzadeł ACL.

Właściwości redukujące napięcia ACL naszych ortez z technologią 4P, są istotne w procesie rehabilitacji oraz całego okresu remodeling, czyli naturalnej przebudowy przeszczepu ACL. Poprzez stosowanie ortez z systemem 4-punktowym uzyskujemy też zdecydowaną redukcję potencjalnego luzu przeszczepu, szczególnie w przypadkach intensywnej rehabilitacji i treningu. Ortezy te stanowią niezaprzeczalnie bardzo mocną ochronę więzadeł stawu kolanowego. Przeznaczone są w szczególności dla osób uprawiających sporty o podwyższonym ryzyku urazów więzadła ACL. Zapewniają maksymalne poczucie bezpieczeństwa i najpewniejszą ochronę kolana.

Szkielet ortezy wykonany ze stopu aluminium pokrytego farbą. Wyściółki wykonane metodą termoformowania z surowca Active3D™. Osłony pasków pod kolanem występują z silikonem antymigracyjnym.

Przeznaczenie

1. Umiarkowana lub ciężka niestabilność ACL, PCL, MCL i LCL,
2. Rehabilitacja po  rekonstrukcji więzadeł ACL lub PCL,
3. Urazy kombinowane ACL/PCL,
4. Przeprost stawu kolanowego,
5. Orteza ATOM/2R stanowi najmocniejsze przeciwdziałanie dla szpotawości i koślawości kolana.

Instrukcja

Instrukcja zakładania funkcjonalnych ortez ramowych ATOM

Rozmiar	(A) Obwód uda 15 cm powyżej środka rzepki	(B) Obwód łydki 15 cm poniżej środka rzepki	Sposób dokonywania pomiaru
XS	36 – 40 cm	26 – 30 cm
S	40 – 44 cm	30 – 34 cm
M	44 – 48 cm	34 – 38 cm
L	48 – 52 cm	38 – 42 cm
XL	52 – 56 cm	42 – 46 cm

Występuje jako prawy / lewy.

Całkowita długość ortezy:
XS – XL: 42 cm

Kliknij na zdjęcie aby powiększyć

SUROWCE

Active3D™

Active3D™ to termoformowany surowiec wykonany ze specjalnego spienionego materiału o strukturze zamknięto-komórkowej. Materiał ten doskonale odciąża od ciała takie elementy, jak szyny, stalki i fiszbiny ortopedyczne, jest wodoodporny, nie wchłania potu i jest bardzo łatwy w czyszczeniu. Ze względu na te właściwości doskonale nadaje się do konstruowania specjalistycznych ortez ortopedycznych. Surowiec może posiadać różnego typu okładziny zewnętrzne, z okładzinami o funkcjach samoszczepnych łącznie. Posiada właściwości termoformowania, dzięki czemu można mu nadać kształty i funkcjonalność niezbędną do wykonania danego typu ortezy.

USZTYWNIENIA

Szyna 2R

Szyny 2R – to dwuosiowe szyny policentryczne, wyposażone w mechanizm zębatkowy, których ruch zgięcia i wyprostu w sposób optymalny zbliżony jest to anatomicznego ruchu stawu kolanowego. Szyny tego typu przede wszystkim stosuje się we wszystkich ortezach stawu kolanowego w przypadkach gdzie oprócz regulacji kąta zgięcia niezbędna jest duża stabilizacja boczna stawu. Wykonane są z wysokiej jakości stopu aluminium pokrytego na gorąco trwałą powłoką proszkową, co powoduje że są one obojętne na działanie potu pacjenta i zawartej w nim soli. Regulacja kąta zgięcia i wyprostu realizowana jest za pomocą specjalnych nitów co 20 stopni, przy czym bardzo istotnym jest fakt, by zawsze pamiętać o zablokowaniu żądanych kątów na obu osiach zegara. Szyny wyposażone są w specjalne owalne dekielki wykonane z tworzywa sztucznego, które zapobiegają wypadaniu nitów z gniazd kątowych oraz zabezpieczają przed niepożądanym regulowaniem zegara przez osoby nieupoważnione. Standardowo szyny występują w długościach 290, 380, 390, 470 i 530 mm, wyroby z szynami dłuższymi posiadają dodatkową funkcję stabilizacji bocznej stawu kolanowego. Szyny te, przy użyciu klucza ortopedycznego będącego w ofercie Reh4Mat, mogą być w niektórych przypadkach indywidualnie dopasowane do kształtu kończyny pacjenta, poprzez ich lekkie dogięcie.

• Pobierz instrukcję regulacji szyny 2R

WYPEŁNIENIA

Peloty 3D

Peloty odciążające 3D to samodzielne, gotowe rozwiązania techniczne służące odciążeniu sztywnych elementów danej ortezy. Elementy te wykonywane są z pianek odciążających lub pianek EVA. Pianki te laminowane są różnymi rodzajami materiałów przyjaznych dla skóry pacjenta i materiałów z funkcją szczepną. Peloty te posiadają odpowiedni kształt i kolor dostosowany do danego typu ortezy. Odciążają one zarówno elementy metalowe ortez takie jak; szyny, stalki, fiszbiny czy zegary ortopedyczne, jak również taśmy kaletnicze które nie powinny mieć bezpośredniego kontaktu ze skórą pacjenta.Peloty te posiadają anatomiczny kształt i wykonane są z pianki komfortowej o właściwej twardości i sprężystości, gwarantującej właściwy efekt terapeutyczny.

• Deklaracja zgodności
• Instrukcja użytkowania
• Instrukcja użytkowania (inne języki)
• Sposób zakładania

AKCESORIA/PRODUKTY DO STOSOWANIA RAZEM Z WYROBEM

Rękaw ochronny pod ortezę AM-RB
