Ортез нижней конечности ATOM/2RA

Повреждение передней крестообразной связки (ACL)

Травмы коленного сустава это самые частые ортопедические заболевания в мире и часто касаются повреждения передней крестообразной связки (ACL). Несколько десятилетий нарастает интерес к применению функциональных ортезов коленного сустава, которые защищают колено до и после травмы.

Травму коленного сустава можно получить вследствие многих сил воздействующих на сустав, – контактных и не контактных.

Повреждение передней крестообразной связки (ACL) может наступить от варусной или вальгусной силы, приложенной к колену в результате например удара сбоку в коленр, как показано ниже.

Но большинство травм передней крестообразной связки имеет не контактных характер и может наступить во время спортивного маневра. Биомеханика травмы включает ротацию колена и переднюю трансляцию большеберцовой кости.

Примером функционального ортеза для защиты колена при риске травмы передней крестообразной связки является наш рамный ортез колена ATOM/2RA.

Характеристика изделия

Ортез колена ATOM/2RA создает сопротивление силам воздействующим на варусное или вальгусное колено, а также нивелирует негативный эффект передней трансляции большеберцовой кости.

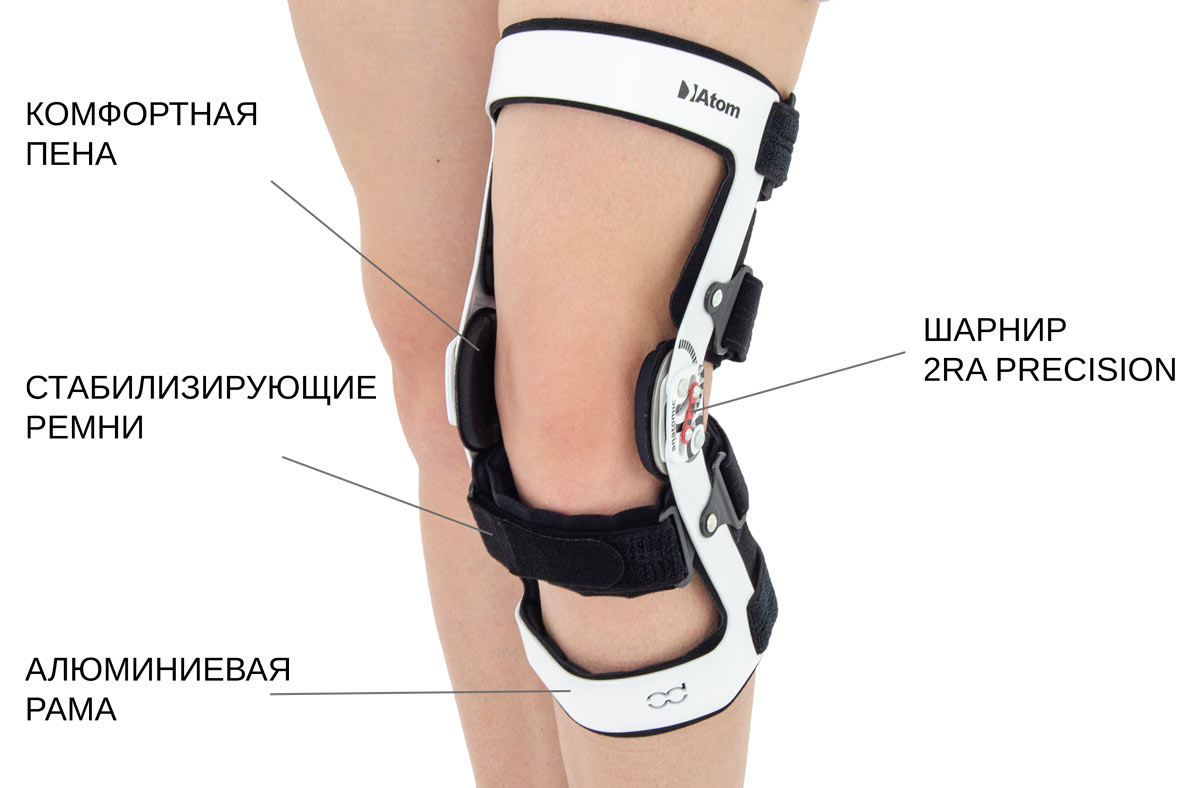

Это четырехточечный ортез из высококачественного сплава алюминия с порошковым покрытием. В ортезе установленны два анатомических шарнира 2RA с регулировкой диапазона подвижности сустава.

Система 4 точек опоры динамическая, самая эффективная система защиты коленного сустава.

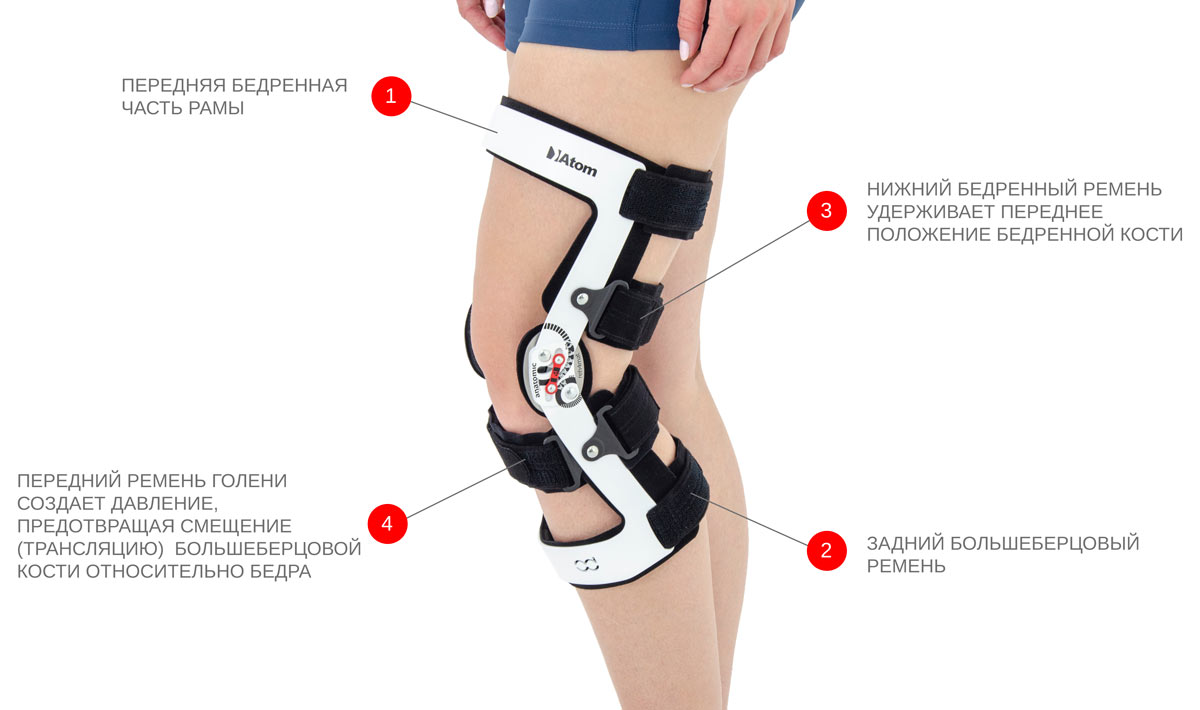

Эта система разработана для уменьшения напряжения и защиты колена, а в ортезе ATOM/2RA выглядит следующим образом:

1 точка прилагается к передней части бедра через прочную алюминиевую раму
2 точка находится на задней стороне икры и действует на конечность через раму и ремень
3 точка это ремень над коленом, крепящийся на задней стороне бедра
4 точка это ремень, крепящийся на передней стороне голени, который создает так званую предварительную нагрузку (preload) на бугристость большеберцовой кости (tuberositas tibiae) сдвигая берцовую кость немного назад, что в результате уменьшает напряжение связки ACL

Обратите внимание на слово “уменьшает”, а не полностью устраняет, что связанно с полезным влиянием небольших физиологических напряжений заживающей связки. Исследования показали значительное уменьшение напряжения связок в положении стоя и сидя в сравнении с коленом без четырехточечного ортеза. Клинические иследования подтверждают что ортезы с системой 4 точек опоры 4P помогают предотвратить растяжение связок ACL. Это важно в процессе реабилитации, и целого периода ремоделирования.

Главные преимущества ортезов с технологией четырех точек опоры 4P:
1. Уменьшают напряжение передней крестообразной связки (ACL), что особенно важно при реабилитации во время ремоделирования связки.
2. Уменьшается время пребывания сустава в положении субмаксимального выпрямления или т.зв. опасного положения.
3. Увеличивается сила давления на большеберцовую кость назад для предотвращения ее трансляции (смещения) вперед.
4. Устраняет шок ощущаемый пациентом в последней фазе выпрямления колена, 100% предотвращает разрыв связок ACL.

Мягкая внутренняя часть ортеза изготовлена из приятной для кожи ткани AirDistance II.

Ортез колена ATOM 2RA успешно прошел тесты на водоустойчивость.

1		КОНТРОЛЬ ПЕРЕДНЕЙ ТРАНСЛЯЦИИ БОЛЬШЕБЕРЦОВОЙ КОСТИ
2		РЕГУЛИРОВКА ПОДВИЖНОСТИ СУСТАВА С ШАГОМ В 20 ГРАДУСОВ
3		РЕМНИ С СИЛИКОНОМ ПРЕДОТВРАЩАЮТ СПОЛЗАНИЕ ОРТЕЗА

Размер	(A) Обхват бедра 15 см выше центра коленной чашечки	(B) Обхват голени 15 см ниже центра коленной чашечки	(C) Длина шины	Способ снятия мерки
XS	36 – 40 см	26 – 30 см
S	40 – 44 см	30 – 34 см
M	44 – 48 см	34 – 38 см
L	48 – 52 см	38 – 42 см
XL	52 – 56 см	42 – 46 см

Есть на левую и на правую конечность.
Общая длина продукта:
XS – XL: 38 см

ЧЕХОЛ В КОМПЛЕКТЕ

Способ наложения

СМЕННЫЕ ЭЛЕМЕНТЫ

– набор 3D накладок
– комплект 3D накладок и обводящих ремней

Нажмите на фото, чтобы увеличить

СЫРЬЕ

Active3D™

Active3D™ представляет собой термоформованный материал из специального вспененного сырья с закрытоячеистой структурой. Этот материал отлично защищает тело от давления таких элементов, как шины и ортопедические жесткие вставки, является водонепроницаемым, не впитывает пот и очень легко чистится. Благодаря этим свойствам он идеально подходит для изготовления специализированных ортопедических изделий. Может иметь различные типы внешней облицовки, в том числе обивки с самоклеящимися функциями. Он обладает термоформовочными свойствами, благодаря чему ему можно придать форму и функциональность, необходимые для изготовления ортеза данного типа.

ЭЛЕМЕНТЫ ЖЕСТКОСТИ

Шина 2RA Precision

Шины 2RA Precision – это двухосные анатомические шины, которые при сгибании точно повторяют анатомическое движение коленного сустава, из-за чего вовремя работы не меняют свое положение относительно оси коленного сустава. Шины 2RA - это двухосные полицентрические шины, оснащенные сгибающим механизмом, которого главным элементом являются штифты, движущиеся параболическими путями. Шины такого типа, прежде всего, используются во всех ортезах коленного сустава в тех случаях, когда, кроме регулировки угла сгибания, требуется жесткое боковое обездвижение сустава. Они изготовлены из высококачественного сплава алюминия покрытого методом горячего напыления прочной оболочкой - благодаря этому они нейтральны к действию пота и содержащейся в нем соли. Регулировка угла сгибания и разгибания происходит с помощью специальных шурупов – к каждому изделию добавляется соответственный шестигранный ключ, который необходим для выполнения этого действия. Анатомические шины имеют блокировку против переразгибания, блокировку сгибания 30, 55, 75, 95 и 110 градусов и блокировку разгибания 15 и 75 градусов. Такой способ регулировки угла сгибания защищает от нежелательного регулирования шарниров посторонними лицами. Стандартные длины шин: 290 и 390 мм. Конструкция и внешний вид шины были нами запатентованы в Европейском Союзе.

• Скачать инструкцию по регулировке шины 2RA Precision

МЯГКИЕ НАПОЛНИТЕЛИ

3D пелоты

Рельефные пелоты 3D представляют собой самостоятельные технические решения для разгрузки жестких элементов ортеза. Эти элементы изготовлены из разгружающей пены или пены EVA. Эти пены соединяются с различными типами приятных для кожи материалов и материалов с поверхностью для липучки-велкро. Эти вкладыши или накладки имеют соответствующую форму и цвет, адаптированные к типу ортеза. Они разгружают как металлические элементы ортезов, такие как шины, корсеты, жесткие вставки и ортопедические шарниры, так и другие элементы, которые не должны вступать в непосредственный контакт с кожей пациента. Эти подушечки имеют анатомическую форму и изготовлены из удобной пены с соответствующей твердостью и эластичностью, гарантирующей надлежащий терапевтический эффект.

• Декларация соответствия
• Инструкция по применению
• Способ наложения

АКСЕССУАРЫ/ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ВМЕСТЕ С ИЗДЕЛИЕМ

Защитный рукав RW-POWERFIT

Защитный рукав RZ-D

Защитный рукав RZ-K

Защитный рукав под ортез AM-RB

Набор мыщелковых подушек
